Регулятор давления газа РДСК-50 М-3 предназначен для снижения давления газа с высокого или среднего на среднее, автоматического поддержания среднего выходного давления газа на заданном уровне при изменении входного давления и расхода газа и для автоматического отключения подачи газа при аварийном повышении или понижении давления газа на выходе сверх допустимого значения.

Регуляторы выпускаются в климатическом исполнении УХЛ2 ГОСТ 15150-69 для работы при температурах от минус 40 до +60 °С.

Пример обозначения регулятора при заказе:

Регулятор РДСК-50М-3 ТУ 204 РСФСР 3.064-86



Технические характеристики

Наименование параметра или размера РДСК-50 М-1

РДСК-50 М-3

РДСК-50 БМ

Рабочая среда

Природный газ по ГОСТ 5542-87

Сжиженный газ ГОСТ 20448-90

Природный газ по ГОСТ 5542-87

Сжиженный газ ГОСТ 20448-90

Природный газ по ГОСТ 5542-87

Сжиженный газ ГОСТ 20448-90

Наименьшее входное давление Рвх, МПа

Наибольшее входное давление Рвх, МПа

0,1

1,2

0,1

1,2

0,4

1,2

Диапазон настройки выходного давления Рвых, кПа

0,01…

0,04

0,04…

0,1

0,27…

0,3

Точность регулирования, % от верхнего предела настройки Рвых ±10 ±10 ±10
Зона нечувствительности, % от Рвых не более ±2,5 не более ±2,5 не более ±2,5

Диапазон настройки давления срабатывания

предохранительного запорного клапана ПЗК, от

верхнего значения Рвых, кПа

- при повышении выходного давления

- при понижении выходного давления

(1,25…1,4) Рвых

(0,3…0,6) Рвых

(1,25…1,4) Рвых

(0,3…0,6) Рвых

(1,25…1,4) Рвых

(0,3…0,6) Рвых

Погрешность срабатывания ПЗК от заданного значения настройки, % ±5 ±5 ±5

Степень герметичности рабочего и запорного клапанов

Класс «А» по ГОСТ Р 54808-2011 Класс «А» по ГОСТ Р 54808-2011 Класс «А» по ГОСТ Р 54808-2011

Присоединительные размеры:

номинальный диаметр прохода

- входного патрубка, мм

- выходного патрубка, мм

- соединение

DN 20

DN 32

Фланцевое по ГОСТ 12820-80

DN 20

DN 32

Фланцевое по ГОСТ 12820-80

DN 20

DN 32

Фланцевое по ГОСТ 12820-80

Габаритные размеры, мм:

- длина

- ширина

- высота

230

180

370

230

180

370

230

142

408

Строительная длина, мм 230 230 230
Масса, кг, не более 7 7 7
Давление закрытия рабочего клапана Рзакр, % от Рвых, не более 20 20 20
Класс точности 10 10 10
Условная пропускная способность Ку, м3/ч, не менее 100 250 400
Средний срок службы, лет 30 30 30



Регуляторы РДСК-50 М-3 выпускаются заводом-изготовителем с выходным давлением 0,1 МПа и настройкой отключающего устройства 0,125 МПа и 0,05 МПа соответственно при повышении и снижении выходного давления.

Пропускная способность для газа с плотностью ρ=0,72 кг/м3 (максимальный расход, приведенный к нормальным условиям с Т=293 К, Р=0,10332 МПа) регулятора РДСК при различных давлениях соответствует указанным в таблице.



 Рвх, МПа Рвых, МПа



0,04

0,06

0,1

0,1

100

90

 -

0,2

250

250

250

0,3

330

330

330

0,4

400

400

400

0,5

500

500

500

0,6

600

600

600

0,7

650

650

650

0,8

720

720

720

0,9

800

800

800

1,0

860

860

860

1,1

920

920

920

1,2

1000

1000

1000



Регулятор устойчив к воздействию окружающей среды - воздуха с температурой от минус 40 до +60 °C с относительной влажностью 95% при +35 °С без конденсации влаги.

Регулятор соответствует обыкновенному исполнению по ГОСТ Р 52931-2008 по защищенности от воздействия окружающей среды

Регулятор работоспособен в условиях воздействия вибрации с частотой 5...35 Гц и амплитудой смещения 0,75 мм.

Регулятор в транспортной таре выдерживает без повреждений воздействия:

а) окружающей среды в диапазоне температур от минус 40 до +60 °C;

б) относительной влажности до 100% при температуре +40 °C;

в) вибрации с частотой 10...55 Гц и амплитудой смещения 0,35 мм;

г) ударных нагрузок со значением пикового ускорения 98 м/с2, длительностью ударного импульса 16 мс, с числом ударов 1000 для каждого из трех взаимно перпендикулярных направлений.

Регулятор обеспечивает:

- безотказную наработку не менее 44000 ч;

- средний срок службы 30 лет.

Использование по назначению

Монтаж, запуск в работу и эксплуатация регулятора должны производиться специализированными организациями в соответствии с утвержденным проектом, действующими требованиями правил и нормативных документов по безопасности в газовом хозяйстве и Руководства по эксплуатации.

Во избежание аварий и несчастных случаев при эксплуатации регулятора запрещается:

  • приступать к работе с регулятором, без ознакомления с прилагаемым Руководством по эксплуатации;
  • устранять возникающие неисправности, производить ремонт и разбор регулятора лицами, не имеющими на это права;
  • производить работы по устранению дефектов регулятора, который находиться под давлением газа в трубопроводе;
  • эксплуатировать регулятор в условиях не соответствующих указанным Руководстве по эксплуатации.
  • курить, зажигать открытый огонь, включать и выключать электроприборы в непосредственной близости от места установки регулятора, если он не выполнен во взрывозащищенном исполнении.

Для устранения неисправностей вызвавших появление запаха газа у места установки регулятора или прекращения поступления газа потребителю, необходимо вызвать представителя эксплуатирующей или аварийной газовой службы.

На газопроводах, испытывающих температурные воздействия, при установке регулятора необходимо предусматривать возможность компенсации температурных деформаций газопроводов.

При возникновении аварийной ситуации, необходимо отключить подачу газа на регулятор.

Подготовка регулятора к работе

  1. Распакуйте регулятор.
  2. Проверьте комплектность поставки в соответствии с руководством по эксплуатации.
  3. Проверьте регулятор наружным осмотром на отсутствие механических повреждений корпуса и трубок, сохранность пломб.
  4. Регулятор должен устанавливаться в проветриваемых нежилых помещениях на входе в помещение котельных, в полном соответствии с проектом, разработанным проектной организацией. Также регулятор может быть размещён в металлическом закрывающемся шкафу.
  5. На газопроводе перед и за регулятором должна предусматриваться установка газовых кранов. При монтаже должна быть обеспечена возможность удобного доступа к регулятору для эксплуатации и обслуживания. Высота установки регулятора не должна превышать 2 м. При установке регулятора на высоте более 2 м необходимо предусмотреть площадку для обслуживания.
  6. Монтаж и включение регулятора должны производиться специализированными организациями в соответствии с утверждённым проектом, техническими условиями на производство строительно-монтажных работ, "Правилами безопасности в газовом хозяйстве", а также руководством по эксплуатации.

Порядок работы

1. Откройте кран перед регулятором плавным поворотом. Кран после регулятора должен быть закрыт.

2. Выверните пробку на предохранительно-запорном клапане и потяните её на себя до момента, когда фиксатор войдёт в зацепление с выступом штока, что соответствует открытому положению отсечного клапана. При этом пробка будет находиться в неподвижном состоянии и свободно вращаться на штоке.

В случае, когда отсечной клапан не фиксируется в открытом положении при заданном выходном давлении, необходимо плавно изменить выходное давление увеличив или уменьшив его в пределах допустимой погрешности. При этом пробку необходимо постоянно удерживать в оттянутом состоянии. Изменение выходного давления производить согласно с помощью запорно-регулирующей арматуры. Вверните пробку обратно.

3. Проверьте места соединения регулятора с газопроводом на герметичность при помощи мыльной эмульсии, при наличии утечек устраните их.

4. Откройте кран после регулятора и проверьте давление газа по манометру. Давление газа после регулятора должно быть в пределах, соответствующих диапазону регулирования регулятора.

5. Готовый к эксплуатации регулятор, опломбированный в соответствии с техническими условиями, предъявляется комиссии в указанном порядке.

6. Приёмка регулятора и ввод его в эксплуатацию оформляются актом.

7. Конструкцией регулятора предусмотрена настройка следующих параметров:

1) настройка выходного давления;

2) настройка давления срабатывания отключающего устройства при понижении выходного давления;

3) настройка давления срабатывания отключающего устройства при повышении выходного давления.

8. Настройка выходного давления производится вращением направляющей, которая ослабляет или сжимает основную пружину. При вращении направляющей по часовой стрелке выходное давление увеличивается, а против - уменьшается.

9. Настройка давления срабатывания отключающего устройства при понижении выходного давления производится путём ослабления или сжатия малой пружины ПЗК вращением направляющей меньшего диаметра.

10. Настройка давления срабатывания отключающего устройства при повышении выходного давления производится путём ослабления или сжатия большой пружины ПЗК вращением направляющей большего диаметра.

По истечении гарантийного срока необходимо провести диагностику технического состояния регулятора.

Для определения необходимости проведения текущего или капитального ремонта с целью обеспечения безопасной эксплуатации регулятора в послегарантийный период необходимо проводить диагностику, включающую проверку:

  • герметичность рабочего клапана;
  • герметичность запорного клапана;
  • герметичность корпуса;
  • диапазоны настройки срабатывания ПЗК;
  • погрешности срабатывания ПЗК.

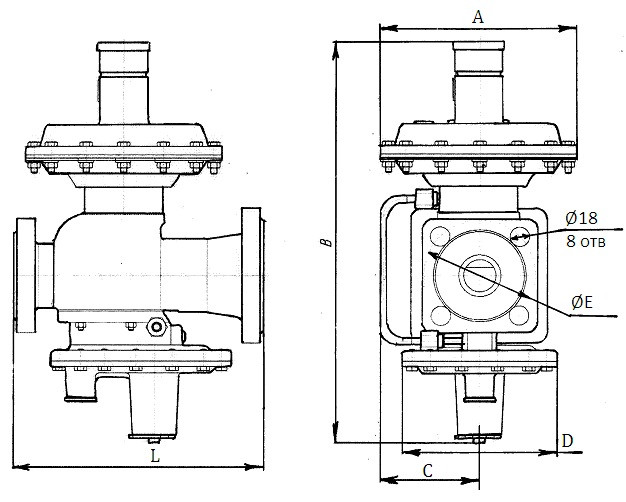

Габаритные и присоединительные размеры.





Наименование A, мм B, мм C, мм D, мм Eвход, мм Eвыход, мм L, мм
РДСК-50 М-3 Ø180 370 90 Ø142 Ø100 Ø125 230
