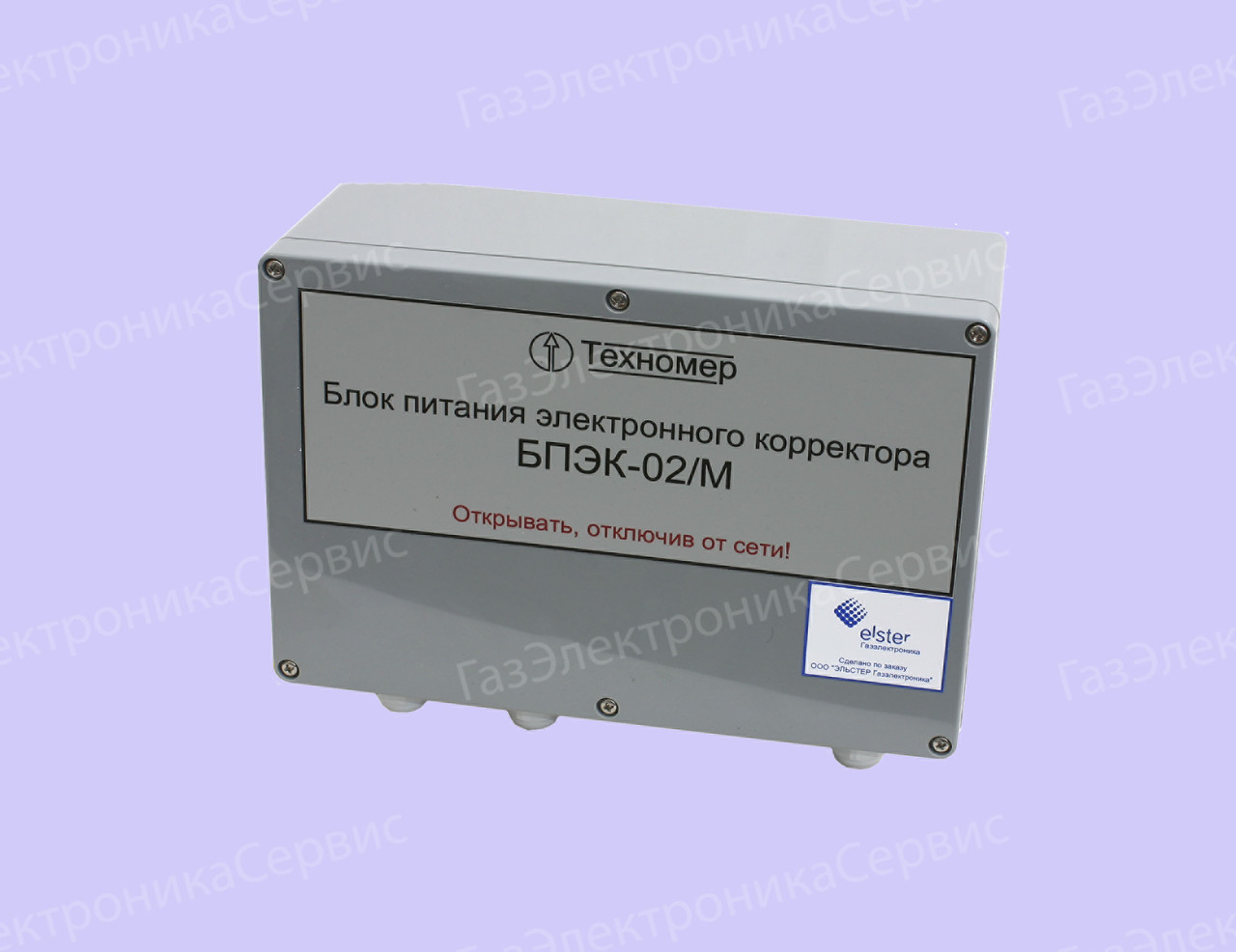

Блок питания БПЭК-02/М
- В наличии
- Оптом и в розницу
Цену уточняйте
- +375 (29) 751-11-36
- +375 (44) 753-01-81
Заказ только по телефону
Блок питания БПЭК-02/М предназначен для:
- питания электронных корректоров объёма газа ЕК-260 и ЕК-270 и других взрывозащищенных устройств с видом взрывозащиты «искробезопасная электрическая цепь» стабилизированным напряжением;
- ретрансляции импульсного информационного сигнала от взрывозащищенного устройства во взрывобезопасную зону;
- ретрансляции сигналов (линий) четырехпроводного интерфейса RS485 (полный дуплекс) во взрывоопасную зону.
- преобразование сигналов интерфейса RS485 в RS232 для подключения модема, принтера или компьютера.
Область применения:
системы сбора информации с измерительных комплексов СГ-ЭКВз.
Блок питания является барьером искрозащиты и устанавливается вне взрывоопасной зоны.
Интерфейс
Блок питания обеспечивает трансляцию четырёхпроводного интерфейса RS485 во взрывоопасную зону.
Блок питания БПЭК-02/М может быть подключен к конечному устройству (модем, компьютер) во взрывобезопасной зоне как по интерфейсу RS485 (полный дуплекс 4-х проводный), так и по интерфейсу RS232 (конвертация интерфейса).
Импульсные и статусные входы
Блок питания обеспечивает трансляцию статусного или импульсного выхода корректоров ЕК-260 и ЕК-270 во взрывобезопасную зону.
Выходное напряжение статусного выхода во взрывобезопасной зоне – не более 30В.
Максимальный ток статусного выхода во взрывобезопасной зоне – 50мА.
Максимальная частота импульсного сигнала - не более 500Гц.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Характеристики |
БПЭК-02/М |
|
Тип подключаемого корректора |
ЕК-260, ЕК-270 |
|
Материал корпуса |
Пластик |
|
Габариты, мм |
240×184×90 |
|
Вес не более, кг |
1,5 |
|
Маркировка взрывозащиты |
[Exib] IIB |
|
Степень защиты от воздействия окружающей среды |
IP54* |
|
Диапазон рабочих температур окружающей среды, °С |
-20...+50 |
|
Относительная влажность воздуха |
до 98% при +35°С и более низких температурах без конденсации влаги |
|
Электропитание корректора |
8,6…9,0 В |
|
Ток потребления |
до 50мА |
|
Интерфейс передачи данных данных |
RS232/RS485 |
|
Резервное питание |
Нет |
|
Модем |
Нет |
|
Тип питания |
220В ( 110В … 240В) с частотой (50±1)Гц |
|
Максимальная длинна кабеля между ЕК-260/ЕК-270 и БПЭК-02/М |
300м |
|
Максимальная длинна кабеля между БПЭК-02/М и коммуникационным оборудованием |
1200м |
|
Средняя наработка на отказ |
не менее 10000 часов. |
|
Срок службы блока питания до списания |
не менее 12 лет. |
Подключение к блоку питания осуществлять кабелем диаметром 7 – 9 мм. Кабель должен быть плотно зажат в кабельном вводе.
Подготовка блока питания БПЭК-02/М к использованию:
- При получении ящика с блоком питания необходимо установить сохранность тары. В случае ее повреждения следует составить акт и обратиться с рекламацией к транспортной организации.
- В зимнее время ящик с блоком питания распаковывать в отапливаемом помещении не ранее, чем через 8 часов после внесения их в помещение.
- Проверить комплектность в соответствии с паспортом на блок питания БПЭК-02/М.
- Рекомендуется сохранять паспорт, который является юридическим документом при предъявлении рекламаций, в течение всего срока эксплуатации блока питания.
Порядок установки
Блок питания должен устанавливаться вне взрывоопасных зон
Подключение блока питания к оборудованию производить многожильным изолированным проводом сечением не менее 0.35 мм 2 .
Для установки блока питания необходимо выполнить следующие шаги
- Закрепить блок питания на вертикальной или горизонтальной поверхности
- Снять верхнюю крышку.
- Подключить провод заземления к контактной колодке. Сечение заземляющего провода не менее 4 мм 2.
- Подключить искроопасные цепи к модулю МИ-2
- Подключить искробезопасные цепи к модулю МИ-2.
- Подключить цепи внешнего питания к модулю питания ИП1.
- Проверить правильность монтажа цепей.
- Подключить внешнее питание.
- Проверить работу блока питания – индикаторы «сеть» на импульсном модуле питания ИП1 и «Пит.» на модуле МИ-2 должны светиться.
- Закрыть верхнюю крышку
- Опечатать верхнюю крышку блока питания клейкой пломбой организации, ответственной за эксплуатацию блока питания.
Схемы подключения
