Счетчик газа РСГ Сигнал 40 G10

Счетчик газа РСГ Сигнал Ду 40 предназначен для измерения рабочего объёма природного газа по ГОСТ 5542, свободного нефтяного газа, азота, воздуха и других чистых, неагрессивных газов при рабочем давлении до 1,2 МПа и температуре измеряемой и окружающей среды от минус 30 до плюс 60 ⁰С.

Счетчик газа внесен в Государственный реестр средств измерений Республики Беларусь до 23 июля 2018 года под номером РБ 03 07 4386 14 с межповерочным интервалом 24 месяца

Принцип действия ротационного счетчика РСГ Сигнал аналогичен принципу действия других ротационных счетчиков газа, таких как RVG и RABO. Он заключается в периодическом вытеснении определенного объема газа из полостей, образованных роторами и внутренней поверхностью измерительной камеры счетчика. Проходящий через счетчик поток газа заставляет вращаться роторы и это вращение, через редуктор и газонепроницаемую магнитную муфту, передается на роликовый счетный механизм.

Пример записи обозначения при заказе:

Счётчик газа ротационный РСГ СИГНАЛ-40-G10-1 1:30

                                                                                           1      2       3     4

1. Цифра 40 обозначает диаметр (Ду) в мм.

2. G10 - номинальный расход, составляющий 60 % от максимального расхода Qmax.

Для данного счетчика максимальный расход 16 м³/ч.

3. 1 – вариант исполнения по погрешности измерения

Счетчики имеют три варианта исполнения в зависимости от погрешности измерения рабочего расхода:

- вариант 1

±1,7% - в диапазоне расходов от Q_min до 0,05 Q_max;

±0,75% - в диапазоне расходов от 0,05 Q_max до Q_max;

- вариант 2

±2% - в диапазоне расходов от Q_min до 0,05 Q_max;

±1% - в диапазоне расходов от 0,05 Q_max до Q_max,

- вариант 3 (по спецзаказу)

±0,75% - в диапазоне расходов от 0,05 Q_max. до Q_max.



4. Диапазон измерений Q_min/Q_max,

Счетчик газа РСГ СИГНАЛ-40-G10 выпускается со следующими диапазонами:

 1:20, 1:30, 1:50

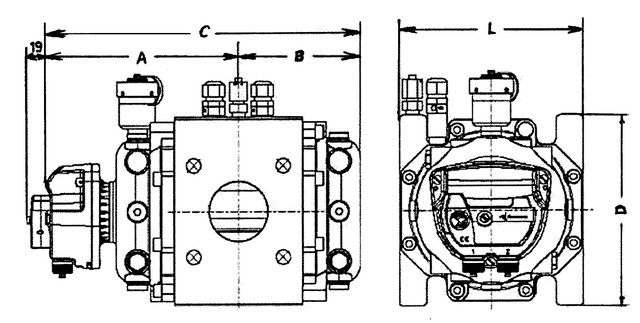

Габаритные размеры и масса

Типоразмер	Ду, мм	А, мм	В, мм	С, мм	D, мм	L, мм	Масса, кг
G10	40	126	60	186	126	171	6



Смотрите также описание других счетчиков газа РСГ Сигнал:

Ду 40 мм	Ду 50 мм	Ду 80 мм	Ду 100 мм
РСГ Сигнал 40 G10	РСГ Сигнал 50 G16	РСГ Сигнал 80 G100	РСГ Сигнал 100 G250
РСГ Сигнал 40 G16	РСГ Сигнал 50 G25	РСГ Сигнал 50 G160
РСГ Сигнал 40 G25	РСГ Сигнал 50 G40
РСГ Сигнал 40 G40	РСГ Сигнал 50 G65
