Счетчик газа RABO
С 26 февраля 2015 года в Госреестр средств измерений Республики Беларусь под №03 07 5641 15 включены счетчики газа ротационные RABO исполнений: основное, У и 2У.
Изначально счетчик газа RABO появился не на замену, а как дополнение к хорошо известному и проверенному временем счетчику газа RVG, но благодаря улучшенным эксплуатационным и метрологическим характеристикам, например, повысилась стойкость к пневмоудару, в настоящее время объем продаж счетчиков газа RABO существенно вырос. Кроме положительного опыта эксплуатации, появившемуся за это время, этому также способствовало то, что счетчик газа RABO имеет аналогичные со счетчиком газа RVG размеры и цену.

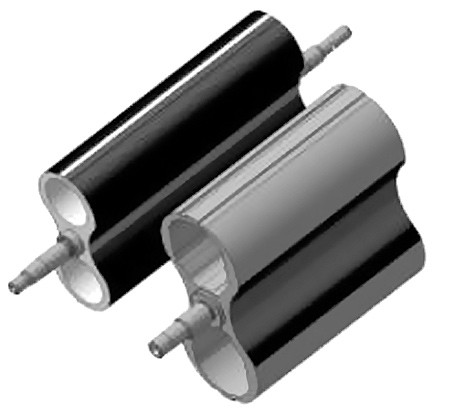

Улучшения эксплуатационных и метрологических характеристик удалось достигнуть путем изменения конструктива счетчика газа, а именно размеров роторов. На рисунке видно, что новый ротор RABO (справа) стал значительно шире в диаметре и короче в длину, чем ротор RVG (слева), а его ось толще и короче. По этой причине, а также благодаря другим конструктивным решениям, повысилась его надежность и стойкость к пневмоударам.
Благодаря изменению конструктива удалось достигнуть достаточно больших диапазонов рабочих расходов до 1:250 и по этому параметру счетчик газа RABO превосходит другие счетчики газа включенные в Реестр СИ РБ. Исполнение 2У счетчиков газа RABO с допускаемой относительной погрешности при измерении объема газа во всем диапазоне расходов ±0,9% делает его одним из самых точных счетчиков и позволяет применять для решение практически всех задач, связанных с организацией учета газа на объектах газовой промышленности Республики Беларусь.
Описание.
Счетчик газа ротационный RABO предназначен для измерения объема осушенных и очищенных одно и многокомпонентных неагрессивных газов, таких например, как природный газ по ГОСТ 5542-87, пропан, воздух, азот, инертных и других газов. Счетчик также допускается применять на опасных производственных объектах газовой и др. промышленностей.
Счетчик обеспечивает взрывозащиту при подключении к нему электронных корректоров, которые прошли аттестацию на взрывобезопасность в установленном порядке и которые имеют соответствующие сертификаты по взрывозащищенности.
Счетчик применим для работы с электронными корректорами объёма газа EK-260, ЕК-270 эксплуатируемыми в Республике Беларусь.
Счетчик имеет следующие исполнения:
Основное исполнение с пределами допускаемой относительной погрешности ±1 % в диапазоне расходов от 0,1 Qmax до Qmax.
Дополнительное исполнение «У» с пределами допускаемой относительной погрешности ±1 % в диапазоне расходов от 0,05 Qmax до Qmax.
Дополнительное исполнение «2У» с пределами допускаемой относительной погрешности ±0,9 % в диапазоне расходов от Qmin до Qmax.
Основное исполнение отличается от дополнительного исполнения «У» точкой перехода, т.е. счетчик основного исполнения предназначен для измерение объема газа с допускаемой относительной погрешностью ±1,0% в диапазоне 1:10, а счетчик исполнения «У» в диапазоне 1:20. Во всем остальном диапазоне допускаемая относительная погрешность составляет ±2,0%.
Счетчики исполнения «2У» вообще не имеют точки перехода и предназначены для измерения объема газа с допускаемой относительной погрешностью ±0,9% во всем диапазоне.
Пределы допускаемой относительной погрешности при измерении объема газа в диапазоне расходов, % |
Значение параметра для исполнений |
||
Основное |
У |
2У |
|
от Qmin до Qt |
2,0 (±2,0) |
2,0 (±2,0) |
– |
от Qt до Qmax |
1,0 (±1,0) |
1,0 (±1,0) |
– |
от Qmin до Qmax |
– |
– |
0,9 (±0,9) |
Точка перехода Qt , м3/ч: |
0,1Qmax |
0,05Qmax |
– |
Технические характеристики
Типо-размер |
Qmax, м3/ч |
Диапазон рабочих расходов Qmin/ Qmax |
|||||||||
|
|
1:250* |
1:200 |
1:160 |
1:130 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 |
1:20 |
|
|
Qmin, м3/час |
|||||||||
G16 |
25 |
- |
- |
- |
- |
- |
- |
- |
0,5 |
0,8 |
1,3 |
G25 |
40 |
- |
- |
- |
- |
- |
0,5 |
0,6 |
0,8 |
1,3 |
2 |
G40 |
65 |
- |
- |
- |
0,5 |
0,6 |
0,8 |
1 |
1,3 |
2 |
3 |
G65 |
100 |
0,4 |
0,5 |
0,6 |
0,8 |
1 |
1,3 |
1,6 |
2 |
3 |
5 |
G100 |
160 |
0,6 |
0,8 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
5 |
8 |
G160 |
250 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
8 |
13 |
G250 |
400 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
13 |
20 |
* Счетчики выпускаются по специальному заказу
- диапазон температур измеряемой среды от минус 30 0С до плюс 70 0С
- диапазон температур окружающей среды от минус 400С до плюс 70 0С
- относительная влажность воздуха до 98%;
- средний срок службы не менее 12 лет;
- средняя наработка на отказ, не менее 100000 ч;
- интервал между поверками – 2 года;
- степень защиты счётчика от проникновения пыли и воды – IP67 по ГОСТ14254;
- материал корпуса счётчика – алюминиевый сплав.
Счетчик газа RABO работает по принципу вытеснения строго определенного и известного объема газа синхронно вращающимися в противоположных направлениях роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на счетный механизм, который регистрирует число оборотов роторов и следовательно объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа прошедшего со входа счётчика на его выход. Цифры счетного механизма, находящиеся после запятой, обрамлены красным цветом.
Для удобства считывания показаний корпус счетного механизма поворачивается вокруг своей оси на 355°.
Счетчики являются неремонтируемыми в условиях эксплуатации изделиями. Ремонт осуществляется организациями, имеющими на это разрешение предприятия – изготовителя и соответствующие лицензии или в условиях предприятия – изготовителя.

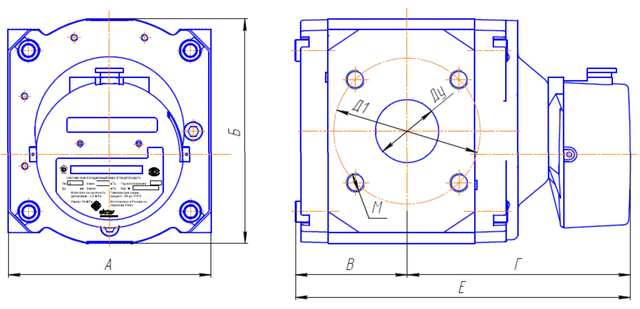

Габаритные размеры и масса счётчиков газа ротационных RABO.
Типоразмер | Ду, мм | Д1, мм | М, мм | A, мм | Б, мм | В, мм | Г, мм | Е, мм | Масса, кг | |
---|---|---|---|---|---|---|---|---|---|---|
G16-G65 | 50 | 125 | 4xM16 | 171 | 195 | 95.5 | 190.5 | 290 | 12 | |
G100 | 80 | 160 | 8xM16 | 171 | 195 | 138 | 233 | 372 | 16 | |
G160 | 80 | 160 | 8xM16 | 241 | 260 | 131 | 271 | 410 | 32 | |
G250 | 100 | 180 | 8xM16 | 241 | 260 | 156 | 295,5 | 460 | 36 |
Ротационный счетчик газа RABO производится ООО «ЭЛЬСТЕР Газэлектроника» по лицензии фирмы «Эльстер ГмбХ», Германия.
Основные | |
---|---|
Погрешность | ±0,9% |
Вид счетчика | Ротационный |
Вид газа | Природный |
Страна производитель | Россия |
Пользовательские характеристики | |
Производитель | ООО "ЭЛЬСТЕР Гаэлектроника" |
