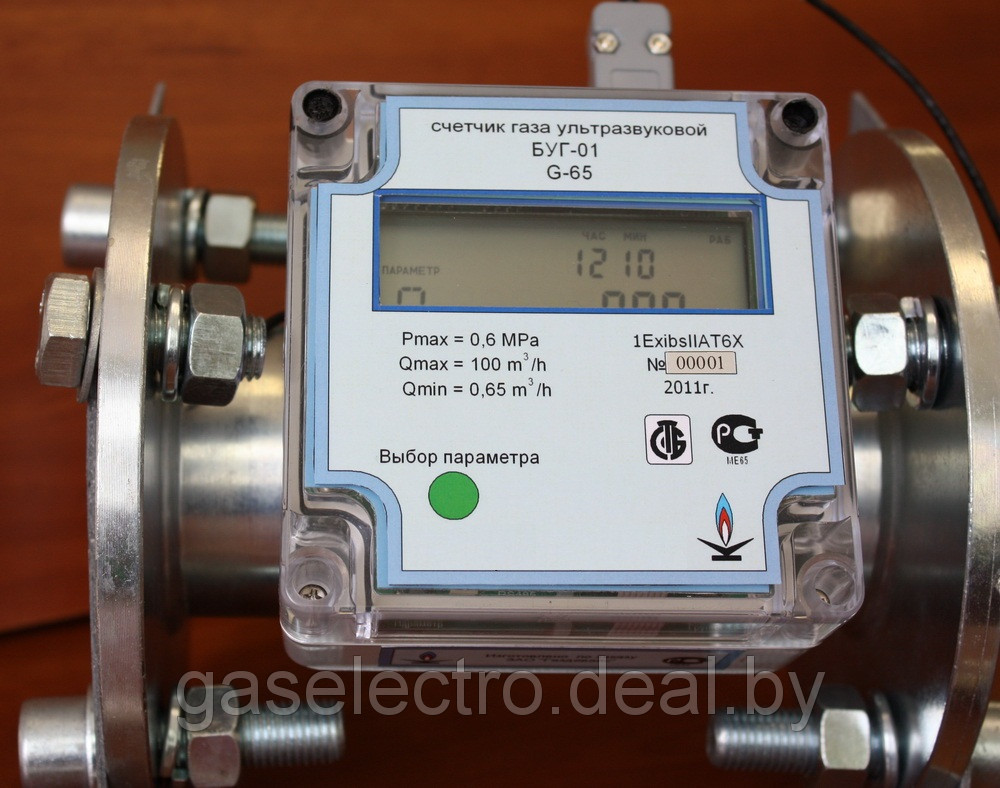

Счетчик газа ультразвуковой БУГ-01 G-25 ( БУГ G 25)

Счетчик газа ультразвуковой БУГ-01 G-25 предназначен для коммерческого учета количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых и производственных целях, при наибольшем рабочем избыточном давлении 0,6 МПа и температуре газа от минус 30 ºС до 50 ºС, с приведением измеренного объема природного газа к стандартным условиям по температуре и давлению, с отображением информации измеренных параметров на индикаторном табло, с возможностью передачи информации в централизованную систему учета. Область применения – общественные, коммунально-бытовые здания, промышленные предприятия, а также автоматизированные системы учета, контроля и регулировки. Счетчики имеют маркировку взрывозащиты 1Еx ib IIA T4 Gb X.

По стойкости к действию климатических факторов счетчики относятся к приборам исполнения С4 по ГОСТ 12997-84 для работы при температуре окружающей среды от минус 30 °С до 50 °С и относительной влажности до 95 % при температуре 35 °С и более низких температурах без конденсации влаги, в закрытых помещениях (навесах) при отсутствии в воздухе агрессивных паров и газов.



Технические характеристики



НАИМЕНОВАНИЕ	ТИПОРАЗМЕР
	G-25
Рабочий диапазон температур, °С	от минус 30 до 50
Номинальный расход газа Qnom, м3/ч	25
Максимальный расход газа Qmax, м3/ч	40
Предельный расход газа Qt, м3/ч	48
Минимальный расход газа Qmin, м3/ч	0,25
Потеря давления при Qmax, Па, не более	500
Пределы допускаемой относительной погрешности измеренного объема газа, приведенного к стандартным условиям, %, не более при расходах: 0,1Qnom ≤ Q ≤ Qmax  Qmin ≤ Q < 0,1Qnom	±1,0 ±1,5
Порог чувствительности, м3/ч, не более	0,04
Наибольшее избыточное рабочее давление газа, МПа	0,6
Габаритные размеры, мм, не более:	160х200х180
Установочные размеры:  - DN (Ду)  -диаметр фланцев, мм:  -межосевой диаметр. мм:  -диаметр отверстий, мм:	50 160 125 16,5
Цена единицы разряда индикаторного табло в режиме измерения объема газа, м3 - младшего - старшего	0,001  10000
Масса счетчика, кг, не более	6,0
Средняя наработка до отказа, ч, не менее	55000
Средний срок службы, лет, не менее	16
Срок службы автономного источника питания, лет, не менее	6
Тип интерфейса	RS-232 (RS-485)



1.2 Предел допускаемой абсолютной погрешности измерения температуры счетчика ±0,5 оС.

1.3 Предел допускаемой приведенной погрешности счетчика при измерении абсолютного давления ±0,4 %.

1.4 Счетчик БУГ-01 G-25 обеспечивает измерение и индикацию на жидкокристаллическом индикаторе следующих доступных потребителю параметров:

а) Коммерческие параметры:

- суммарный с нарастающим итогом объем потребленного газа (V м3);

- суммарный с нарастающим итогом объем потребленного газа, приведенный к стандартным условиям (V2 м3);

- температура газа (Т ºC);

- (абсолютное) давление (Р в МПа);

б) Информационные параметры:

- объемный расход газа (Q м3/ч);

- объемный расход газа, приведенный к стандартным условиям по температуре и давлению (Q2 м3/ч);

- текущее время (час, мин);

- текущая дата (число, месяц, год);

- время наработки (час, мин);

- время простоя (час, мин);

- сообщения об ошибках (код ошибки);

- скорость распространения ультразвука (С в м/с).

1.5 Счетчик БУГ-01 имеет энергонезависимую память для хранения параметров при пропадании напряжения питания и память для хранения архивной информации.

В архивной памяти счетчика сохраняется следующая информация:

а) в суточном архиве за период 30 месяцев:

- объем газа, потребленный в рабочих условиях за сутки и приведенный к стандартным условиям по температуре и давлению;

- объем газа, потребленный в рабочих условиях и приведенный к стандартным условиям, с нарастающим итогом;

- время наработки и простоя

б) в часовом архиве – среднечасовые значения за последние 60 суток:

- объем газа, потребленный в рабочих условиях и приведенный к стандартным условиям, измеренный за каждый час;

- среднечасовая температура;

- среднечасовое давление;

- время наработки;

- время неисправности;

- время работы с расходом, большим максимального;

- время работы с расходом, меньшим минимального;

- время отсутствия расхода.

1.6 Счетчик обладает средствами самодиагностики основных неисправностей с записью данных о характере неисправности в архив и выводом сообщения об ошибке на индикатор.

1.7 Питание счетчика осуществляется от встроенной литиевой батареи с номинальным напряжением 3,6 В и емкостью 18 Ач.
