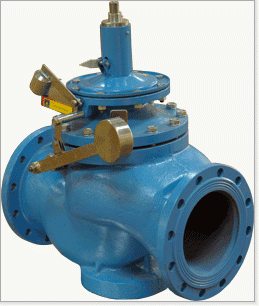

Клапаны предохранительные запорные ПКН(В)

Назначение изделия

Клапаны предохранительные запорные ПКН(В) являются полуавтоматическими запорными устройствами, предназначенными для герметичного перекрытия подачи неагрессивных углеводородных газов.

Клапаны автоматически закрываются при выходе контролируемого давления за установленные верхний и нижний пределы. Открытие клапанов производится вручную. Произвольное открытие клапанов исключено.

Вид климатического исполнения клапанов УХЛ 3 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40°С до плюс 60°С.

По типоразмерам клапаны изготавливаются с условным проходом DN 50 мм, DN 100 мм, DN 200 мм низкого (ПКН) или высокого (ПКВ) контролируемого давления.

Клапаны применяются в газорегуляторных пунктах (ГРП) и газорегуляторных установках (ГРУ).

Наименование параметра

Норма типоразмеров



Клапан ПКН(В)-50

Клапан ПКН(В)-100

Клапан ПКН(В)-200

1 Максимальное входное давление, МПа

1,2

1,2

1,2

2 Условный проход DN, мм

50

100

200

3 Класс герметичности затвора

А по ГОСТ 9544-2005

4 Диаметр седла клапана, мм

50+0,62

100+0,87

200+1,15

5 Пределы настройки контролируемого давления, МПа



- нижний предел ПКН
ПКВ

0,0003-0,003
0,003-0,03

0,0003-0,003
0,003-0,03

0,0003-0,003
0,003-0,03

- верхний предел ПКН
ПКВ

0,002-0,06
0,03-0,75

0,002-0,06
0,03-0,75

0,002-0,06
0,03-0,75

6 Тип присоединения

фланцевый по ГОСТ 12815-80, на PN 1,6 МПа

7 Строительная длина, мм

230±1,5

350±2,0

600±3,5

8 Габаритные размеры, мм, не более
а) длина
б) ширина
в) высота

385
300
478

388
270
591

600 406 742

9 Масса, кг, не более

33,2

72,7

143,3



Клапан ПКН(В)-50

Клапан ПКН(В)-100

Клапан ПКН(В)-200

Средний срок службы, лет, не менее – 15;

Назначенный срок службы, лет, не менее – 40.
