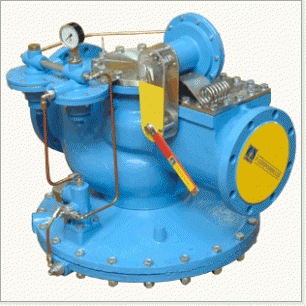

Регулятор давления газа РДГ-150/200
КРАТКОЕ ОПИСАНИЕ
Регуляторы представляют единую конструкцию с клапаном регулирующим, устройством задания давления (пилотом), регулятором перепада (предпилотом) для поддержания постоянного давления на входе в пилот и предохранительно-запорным клапаном (КПЗ), встроенным в регулятор.
Регуляторы эксплуатируются на открытом воздухе в районах с умеренным и холодным климатом в условиях, нормированных для исполнения УХЛ, категории 2 по ГОСТ 15150, но при температуре окружающего воздуха от минус 40 до плюс 60ºС. Температура газа от минус 40 до плюс 70ºС.
НАЗНАЧЕНИЕ
Регуляторы давления газа РДГ-150/200 предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городов и других населенных пунктов, в газорегуляторных установках (ГРУ) промышленных и коммунально-бытовых предприятий и других объектах газоснабжения.
Регуляторы обеспечивают снижение входного давления газа, автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления и автоматическое отключение подачи газа при аварийном повышении и понижении выходного давления сверх допустимых заданных значений.
ПРЕИМУЩЕСТВА
- Модульная конструкция регулятора обеспечивает высокую ремонтопригодность;
- Регулятор оснащен встроенным предохранительно запорным клапаном, автоматически прекращающим подачу газа потребителю при недопустимом повышении или понижении выходного давления;
- Корпус регулятора, спроектированный с учетом опыта передовых европейских производителей газорегулирующей арматуры;
- Увеличенная пропускная способность при равных диаметрах установленных седел по сравнению с РДГ-150;
- Возможность установки сменных седел до ø140 мм включительно;
- Пониженный уровень шума по сравнению с РДГ-150;
- Регулятор выполнен в едином корпусе с предохранительно-запорным клапаном (КПЗ-150);
- Предохранительно-запорный клапан (КПЗ) регулятора выполнен с закрытой рычажной системой, является травмобезопасным, позволяет производить проверку срабатывания и неполного хода клапана, имеет устройство принудительного (аварийного) срабатывания;
- Регуляторы не оказывают отрицательного воздействия на окружающую среду.
|
НАИМЕНОВАНИЕ |
ВЕЛИЧИНЫ ПО ТИПАМ ИЛИ ИСПОЛНЕНИЯМ |
|
Регулируемая среда |
природный газ по ГОСТ 5542-87 |
|
Максимальное входное давление, МПа |
1,2 |
|
Диапазон настройки выходного давления, МПа |
для РДГ-150/200Н 0,001-0,06; |
|
Диапазон давления настройки срабатывания автоматического отключающего устройства, МПа: при повышении выходного давления |
Для РДГ-150/200Н от 0,0003 до 0,03 Для РДГ-150/200Н от 0,0012 до 0,075* |
|
Присоединение входного и выходного патрубка |
фланцевое по ГОСТ 12815-80 |
|
Масса, кг |
217 |
|
Средний срок службы, лет, не менее |
15 |
|
* Обеспечивается комплектом сменных пружин |
|
Сравнительная таблица пропускной способности регуляторов РДГ-150/200 и РДГ-150 (для природного газа)
|
Входное давление, МПа |
Пропускная способность регулятора, м3/ч1,0 |
||
|
РДГ-150 |
РДГ-150/200 седло 105 |
РДГ-150/200 седло 140 |
|
|
0,1 |
5600 |
5900 |
9500 |
|
0,2 |
8400 |
8850 |
14250 |
|
0,3 |
11200 |
11800 |
19000 |
|
0,4 |
14000 |
14750 |
23750 |
|
0,5 |
16800 |
17700 |
28500 |
|
0,6 |
19600 |
20650 |
33250 |
|
0,7 |
22700 |
23600 |
38000 |
|
0,8 |
25200 |
26550 |
42750 |
|
0,9 |
28000 |
29500 |
47500 |
|
1,0 |
30800 |
32450 |
52250 |
|
1,1 |
33600 |
35400 |
57000 |
|
1,2 |
36400 |
38350 |
61750 |
