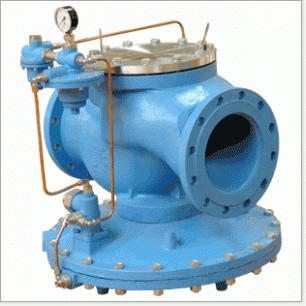

Регуляторы давления газа РДБК

Назначение изделия

Регуляторы давления газа типа РДБК1 предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городских и сельских населенных пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.

Регуляторы обеспечивают снижение входного давления газа, а также автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления.

Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.

Регуляторы выпускаются с низким РДБК1-Н и высоким РДБК1-В выходным давлением.

Стандартно регулятор изготавливается с выходом газа справа-налево с импульсной колонкой, расположенной слева по ходу газа.

Пример записи при заказе:

- регулятор низкого выходного давления с седлом 25 с импульсной колонкой, расположенной слева по ходу газа РДБК1-50Н/25 ТУ 4859-029-36214188-2000;

При потоке газа слева-направо применяется регулятор с импульсной колонкой, расположенной справа по ходу газа.

Пример записи при заказе:

- регулятор высокого выходного давления с седлом 70, с импульсной колонкой, расположенной справа по ходу газа РДБК1-100В/70-01 ТУ 4859-029-36214188-2000;

Технические характеристики

Наименование параметра или характеристики	Величины по типам или исполнениям
	РДБК1-25Н РДБК1-50Н	РДБК1-25В РДБК1-50В	РДБК1-100Н
1 Регулируемая среда	природный газ по ГОСТ 5542-87 (воздух, азот и другие неагрессивные газы)
2 Максимальное давление газа на входе, МПа	1,2
3 Диаметр седла, мм	25 (35)		70
4 Пределы настройки выходного давления, МПа	от 0,001 до 0,06	от 0,03 до 0,6	от 0,001 до 0,06
5 Пропускная способность при температуре 20°С и плотности газа 0,73 кг/м³, м³/ч	см. таблицу
6 Неравномерность регулирования выходного давления, %, не более	±10
7 Присоединительные размеры
соединение	фланцевое по ГОСТ 12815-80
условный проход, мм - входного патрубка - выходного патрубка	DN50 DN50		DN100 DN100
8 Габаритные размеры, мм, не более строительная длина ширина высота	230 360 450 474	230 360 402 401	350±2 466 546 515,5
9 Масса, кг, не более	20	17	60
	РДБК1-25Н РДБК1-50Н	РДБК1-25В РДБК1-50В	РДБК1-100Н



Наименование параметра или характеристики
	РДБК1-100В	РДБК1-200Н	РДБК1-200В
1 Регулируемая среда	природный газ по ГОСТ 5542-87 (воздух, азот и другие неагрессивные газы)
2 Максимальное давление газа на входе, МПа	1,2
3 Диаметр седла, мм	70	105 (140)
4 Пределы настройки выходного давления, МПа	от 0,03 до 0,6	от 0,001 до 0,06	от 0,03 до 0,6
5 Пропускная способность при температуре 20°С и плотности газа 0,73 кг/м³, м³/ч	см. таблицу
6 Неравномерность регулирования выходного давления, %, не более	±10
7 Присоединительные размеры
соединение	фланцевое по ГОСТ 12815-80
условный проход, мм - входного патрубка - выходного патрубка	DN100 DN100	DN200 DN200
8 Габаритные размеры, мм, не более строительная длина ширина высота	350±2 466 546  456	600 650 694 754	600 650 695 684
9 Масса, кг, не более	60	114	114
	РДБК1-100В	РДБК1-200Н	РДБК1-200В

Класс герметичности затворов клапанов регулятора – А по ГОСТ 9544-2005.

Средний срок службы, лет, не менее – 15.

Назначенный срок службы, лет, не менее – 40.

Пропускная способность регуляторов давления газа  РДБК1-25Н(В), РДБК1-50Н(В)/25

Рвх, МПа	Рвых, МПа
	0,001-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,3	0,4	0,5	0,6
0,10	450	440	397	372	282	—	—	—	—	—	—	—
0,20	675	675	675	675	669	648	539	—	—	—	—	—
0,30	900	900	900	900	900	900	883	803	—	—	—	—
0,60	1575	1575	1575	1575	1575	1575	1575	1575	1575	1463	1137	—
1,2	2925	2925	2925	2925	2925	2925	2925	2925	2925	2925	2925	2925

Пропускная способность регулятора давления газа РДБК1-50Н(В)/35

Рвх, МПа	Рвых, МПа
	0,001-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,3	0,4	0,5	0,6
0,10	900	880	793	744	564	—	—	—	—	—	—	—
0,20	1360	1360	1360	1360	1348	1314	1085	—	—	—	—	—
0,30	1816	1816	1816	1816	1816	1816	1789	1617	—	—	—	—
0,60	3178	3178	3178	3178	3178	3178	3178	3178	3178	3164	2294	—
1,2	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500	6500

Пропускная способность регулятора давления газа РДБК1-100Н(В)/70

Рвх, МПа	Рвых, МПа
	0,001-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,3	0,4	0,5	0,6
0,10	2816	2753	2481	2327	1764	—	—	—	—	—	—	—
0,20	4224	4224	4224	4224	4186	4081	3369	—	—	—	—	—
0,30	5632	5632	5632	5632	5632	5632	5548	5014	—	—	—	—
0,60	9856	9856	9856	9856	9856	9856	9856	9856	9856	9812	7114	—
1,2	18350	18350	18350	18350	18350	18350	18350	18350	18350	18350	18350	18350

Пропускная способность регулятора давления газа РДБК1-200Н(В)/105

Рвх, МПа	Рвых, МПа
	0,001-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,3	0,4	0,5	0,6
0,20	8850	8850	8850	8850	8770	8495	7060	—	—	—	—	—
0,30	11800	11800	11800	11800	11800	11800	11580	10530	—	—	—	—
0,60	20650	20650	20650	20650	20650	20650	20650	20650	20600	19200	14900	—
1,2	38350	38350	38350	38350	38350	38350	38350	38350	38350	38350	38350	38350

Пропускная способность регулятора давления газа РДБК1-200Н(В)/140

Рвх, МПа	Рвых, МПа
	0,001-0,01	0,03	0,05	0,06	0,08	0,1	0,15	0,2	0,3	0,4	0,5	0,6
0,30	19000	19000	19000	19000	19000	19000	18640	16960	—	—	—	—
0,60	33250	33250	33250	33250	33250	33250	33250	33250	33145	30950	24000	—
1,2	61750	61750	61750	61750	61750	61750	61750	61750	61750	61750	61750	61750
