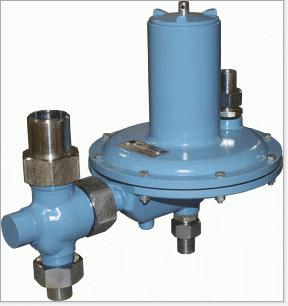

Регулятор давления газа РД-32М

Назначение изделия

Регуляторы давления РД-32М предназначены для снижения давления неагрессивных газов и автоматического поддержания выходного давления в заданных пределах на газорегуляторных пунктах (ГРП) и газорегу ляторных установках (ГРУ).

Условия эксплуатации регулятора должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60° С .

Типоразмеры и характеристики регуляторов должны соответствовать указанным в таблице 1.

Таблица 1

Тип или исполнение	Код ОКП	Условный проход DN, мм	Вид газа	Диаметр седла, мм	Давление газа входное, МПа	Давление газа выходное, Па
РД-32М/С-10	48 5925 1	32	природный	10	0,05-0,3	900-2000
РД-32М/С-6	48 5925 1	32	природный	6	0,1-1,0	900-2000
РД-32М/Ж-6	48 5925 1	32	сжиженный	6	0,1-1,0	2000-3500
РД-32М/Ж-4	48 5925 1	32	сжиженный	4	0,1-1,6	2000-3500

Технические характеристики

Технические данные, основные параметры и характеристики регуляторов приведены в таблице 2.

Таблица 2

Наименование основных параметров и размеров	Величина
1 Максимальное входное давление, МПа	1,6
2 Пределы регулирования выходного давления: - для природного газа, Па - для сжиженного газа, Па	900-2000 2000-3500
3 Пропускная способность, м³/ч	см. таблицу 3
4 Давление начала срабатывания предохранительного сбросного клапана при превышении установленного выходного давления, Па	1140-2300 2530-4000
5 Пропускная способность предохранительного сбросного клапана, м3/ч	0,5
6 Колебание регулируемого выходного давления без перенастройки регулятора при изменении расхода газа и колебания входного давления на ± 25%, %, не более	± 10
7 Материал корпуса	алюминий ГОСТ 1583-93
8 Присоединительные размеры, мм : - входного патрубка - выходного патрубка - импульсного трубопровода	DN20 DN32 DN15
9 Габаритные размеры, мм, не более : - строительная длина - длина - ширина - высота	200 343 220 300
10 Масса, кг, не более	8

Класс герметичности затвора клапанов регулятора – А по ГОСТ 9544-2005.

Средняя наработка на отказ, часов, не менее – 4000.

Средний срок службы, лет, не менее – 15.

Назначенный срок службы, лет, не менее – 40 лет.

Настройка регулятора на требуемое выходное давление производится вращением регулировочного винта наверху колонки; при вращении по часовой стрелке давление уменьшается, а против увеличивается.

Таблица 3

Входное давление, МПа	Пропускная способность регуляторов, м³/ч Диаметр седла, мм
	10	6	4
0,050	28,0	23,0	12,0
0,100	50,0	35,0	23,0
0,200	90,0	65,0	31,0
0,300	124,0	77,0	43,0
0,400	—	97,0	52,0
0,500	—	129,0	62,0
0,600	—	155,0	72,0
0,700	—	174,0	85,0
0,800	—	206,0	100,0
0,900	—	232,0	110,0
1,000	—	258,0	125,0
1,200	—	—	150,0
1,400	—	—	180,0
1,600	—	—	220,0

Примечания

1. Значение пропускной способности приведены для газа с относительной плотностью 0,73кг/м3 и отношением теплоемкости при постоянном давлении к теплоемкости при постоянном объеме, равным 1,3.
2. Для определения пропускной способности регулятора на газе с другой относительной плотностью величину пропускной способности нужно умножить на коэффициент К,

K =0,854/√a , где a – относительная плотность газа
