Запально защитное устройство ЗЗУ-3.
Запально защитное устройство ЗЗУ-3 предназначено для дистанционного розжига горелок котлов (котлоагрегатов), работающих на газообразном или жидком видах топлива, а также для контроля наличия пламени в топках котлов (котлоагрегатов).
Запально защитное устройство ЗЗУ-3 разработано специально для горелок ГМ и ГМГ котлов ДЕ, ДКВр производства Бийского котельного завода, а также для любых других горелок различных производителей с установочной трубой под запальник не менее 65 мм.
- Дистанционный розжиг основных горелок котлов.
- Контроль наличия собственного факела, а также факела основной горелки.
- Надежная керамика, выдерживающая напряжение до 20 КВ, устойчива к влаге.
- Ствол устройства выполнен из жаропрочной стали.
- Простота и надежность в эксплуатации.
Виды исполнения запально защитных устройств ЗЗУ
|
Исполнение запально защитного устройства |
Принцип контроля наличия пламени |
|
ЗЗУ-3 ЗЗУ-8 |
Контроль пламени запальной горелки ионизационным датчиком |
|
ЗЗУ-4 ЗЗУ-9 ЗЗУ-10 |
Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком (ФД-02, ФД-05ГМ, ФДС) для ЗЗУ-4 |
|
ЗЗУ-6 |
Совместный контроль пламени запальной и основной горелок при помощи фотодатчика (ФД-02, ФД-05ГМ, ФДС) |
|
ЗЗУ-7 |
Селективный контроль наличия пламени основных горелок при поочередном их розжиге. (Поочередное подключение фотодатчиков к одному сигнализатору горения) |
КОМПЛЕКТАЦИЯ ИСПОЛНЕНИЙ ЗАПАЛЬНО-ЗАЩИТНЫХ УСТРОЙСТВ ззу
|
Изделие |
Тип ЗЗУ |
||||||
|
ЗЗУ-3 |
ЗЗУ-4 |
ЗЗУ-6 |
ЗЗУ-7 |
ЗЗУ-8 |
ЗЗУ-9 |
ЗЗУ-10 |
|
|
Электрозапальник газовый ЭЗ |
1 |
1 |
1 |
2 |
1 |
1 |
1 |
|
Источник высокого напряжения ИВН |
1 |
1 |
1 |
2 |
1 |
1 |
1 |
|
Клапан электромагнитный КЭГ-15 |
1 |
1 |
1 |
2 |
1 |
1 |
1 |
|
Фотодатчики пламени запальной и основной горелок ФД-02; или ФД-05ГМ |
- |
1 |
1 |
2 |
- |
- |
- |
|
Датчик пламени основной горелки контрольный электрод КЭ |
- |
- |
- |
- |
- |
1 |
- |
|
Сигнализатор горения ЛУЧ-1АМ |
1 |
1 |
1 |
1 |
- |
- |
- |
|
Сигнализатор горения ЛУЧ-КЭ |
- |
1 |
- |
- |
1 |
2 |
1 |
|
Фотодатчик пламени и сигнализатор горения основной горелки ФДС |
- |
- |
- |
- |
- |
- |
1 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочая среда |
Природный, сжиженный газ, пропан-бутановая смесь |
|
Присоединительное давление газа перед запальной горелкой, МПа |
(0,001 ― 0,25) |
|
Тепловая мощность при работе на газообразном топливе, кВт, не более |
80 |
|
Длина факела при отрегулированном режиме горения, м, не менее |
0,8 |
|
Стандартные длина запальника, L, мм |
350; 500; 700;1000 |

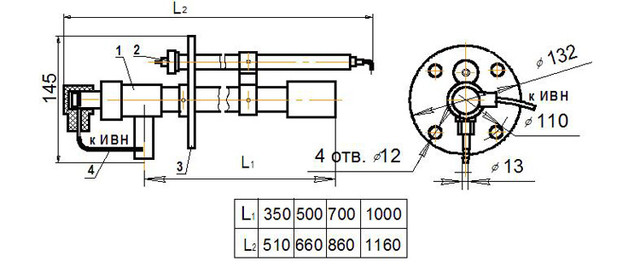

УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Запально-защитное устройство ЗЗУ-3 , длина 350
Запально-защитное устройство ЗЗУ-3 , длина 500
Запально-защитное устройство ЗЗУ-3 , длина 700
Запально-защитное устройство ЗЗУ-3 , длина 1000
