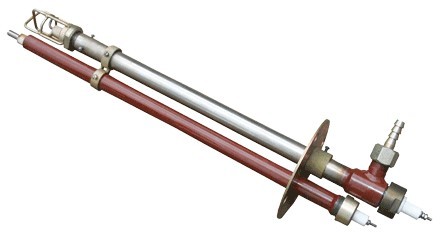

УСТРОЙСТВА ЗАПАЛЬНО-ЗАЩИТНЫЕ ЗЗУ
- Под заказ
- Оптом и в розницу
Отправка с 27 сентября 2024Цену уточняйте
- +375 (29) 751-11-36
- +375 (44) 753-01-81
Заказ только по телефону
Запально-защитные устройства (ЗЗУ) предназначены для дистанционного розжига горелок, работающих на жидком или газообразном топливе и для контроля пламяни.
Запально-защитные устройства (в дальнейшем — ЗЗУ) предназначены для дистанционного розжига горелок, работающих на жидком или газообразном топливе и для контроля за наличием пламени в топках котлоагрегатов.
ЗЗУ включаются в общую схему автоматики котла или установки.
По функциональным свойствам различаются следующие модификации ЗЗУ.| Тип ЗЗУ | Принцип контроля наличия пламени |
| ЗЗУ-3 | Контроль запального факела при помощи ионизационного датчика |
| ЗЗУ-4 | Раздельный контроль запального и основного факелов при помощи ионизационного и фотодатчиков |
| ЗЗУ-6 | Совместный контроль основного и запального факелов при помощи фотодатчика |
| ЗЗУ-7 | Контроль фотодатчиком наличия пламени одной из горелок в топке (для горелок ГМГ на котлах ДКВР). Предусматривается поочередный розжиг горелок и соответствующее переключение фотодатчиков к одному прибору |
ПРИМЕЧАНИЕ. Принцип контроля по вариантам ЗЗУ-6 и ЗЗУ-7 в новых проектах не применять.
Указанные варианты допустимо применять только для ремонта ранее принятых в эксплуатацию систем.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Наименование параметра | Величина |
| ЗЗУ | |
| 1. Давление газа на запальник, кГ/см2 | 0,01-2,5 |
| 2. Длина факела запальника при отрегулированном режиме горения, не менее, мм | 800 |
| 3. Максимальная допустимая температура в зоне установки наконечника ствола запальника и электрода ионизационного датчика, °С | 600 |
| Луч-1АМ | |
| 1. Потребляемая мощность, не более ВА | 5 |
| 2. Чувствительность на частоте 15 Гц при усилении не хуже | |
| регулятор max мВ | 1,5 |
| регулятор min мВ | 3,0 |
| 3. Длина линии датчик— сигнализатор | |
| с фотодатчиком м | 100 |
| с ионизационным датчиком м | 200 |
| 4. Температура окружающей среды °С | — 40…+50 |
| ИВН | |
| 1. Энергия искры, не менее Дж | 0,08 |
| 2. Длительность одного включения, не более с | 30 |
| 3. Напряжение на выходе источника кВ | ≥10 |
| 4. Зазор на электродах мм | ≤ 5 |
| 5. Потребляемая мощность ВА | 20 |
| 6. Температура окружающей среды °С | ± 50 |
| КЭГ-15/6-0,25 | |
| 1. Рабочее давление кГ\см2 | 0 — 2,5 |
| 2. Диаметр условного прохода мм | 15 |
| 3. Диаметр проходного отверстия в седле мм | 6 |
| 4. Потребляемая мощность не более ВА | 20 |
| 5. Режим работы | длительный |
| ФД-02 | |
| 1. Чувствительность В/Вт | >240 |
| 2. Рабочий диапазон спектра λmax, мкм | 1.8 |
| 3. Температурный диапазон работы датчика оС | -60 — +60 |
| 4. Напряжение питания сигнализатора горения, электромагнитного клапана, ИВН — переменное, В | 220 (+22 —33) |
| 5. Частота сети Гц | 50 |
Запальник, собранный согласно монтажному чертежу (см. ниже), монтируется в специально предназначенной установочной трубе горелки.
Минимальный внутренний диаметр установочной трубы для запальника с ионизационным датчиком равен 70 мм. Для предотвращения обгорания наконечника запальника и срыва факела, запальник должен быть утоплен в установочной трубе на 200-300 мм. Для обеспечения устойчивого горения факела запальника необходимо обеспечить подачу воздуха в установочную трубу. Подачу воздуха можно создать за счет разряжения в топке или принудительно от дутьевых вентиляторов или компрессорной установки. Оптимальный расход газа для запальника нужно выбирать в пределах 1,5….4 кг/час. Регулирование расхода газа на запальник осуществляется установкой дроссельных шайб. Выбор диаметра шайбы в зависимости от давления газа производиться по расходной характеристике или опытным путем в процессе наладки.
