Комплексы СГ-ЭКВз-Т2 (с турбинным счетчиком TRZ)

Коммерческий учет рабочего и приведенного к стандартным условиям объема природного газа в напорных трубопроводах объектов в различных отраслях промышленности

Комплексы для измерения количества газа СГ-ЭКВз-Т1 на базе счетчиков типа СГ-16МТ выпускаются следующих типоразмеров:
Комплекс СГ-ЭКВз-Т2-100/1,6 (Ду 50 мм)
Комплекс СГ-ЭКВз-Т2-250/1,6 (Ду 80 мм)
Комплекс СГ-ЭКВз-Т2-400/1,6 (Ду 80 мм)
Комплекс СГ-ЭКВз-Т2-400/1,6 (Ду 100 мм)
Комплекс СГ-ЭКВз-Т2-650/1,6 (Ду 100 мм)
Комплекс СГ-ЭКВз-Т2-650/1,6 (Ду 150 мм)
Комплекс СГ-ЭКВз-Т2-1000/1,6 (Ду 150 мм)
Комплекс СГ-ЭКВз-Т2-1600/1,6 (Ду 150 мм)
Комплекс СГ-ЭКВз-Т2-1600/1,6 (Ду 200 мм)
Комплекс СГ-ЭКВз-Т2-2500/1,6 (Ду 200 мм)
Комплекс СГ-ЭКВз-Т2-2500/1,6 (Ду 250 мм)
Комплекс СГ-ЭКВз-Т2-4000/1,6 (Ду 250 мм)
Комплекс СГ-ЭКВз-Т2-4000/1,6 (Ду 300 мм)
Комплекс СГ-ЭКВз-Т2-6500/1,6 (Ду 300 мм)

Назначение:

Коммерческий учет рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных, сухих и очищенных, одно— и многокомпонентных газов в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов в различных отраслях промышленности

Состав:

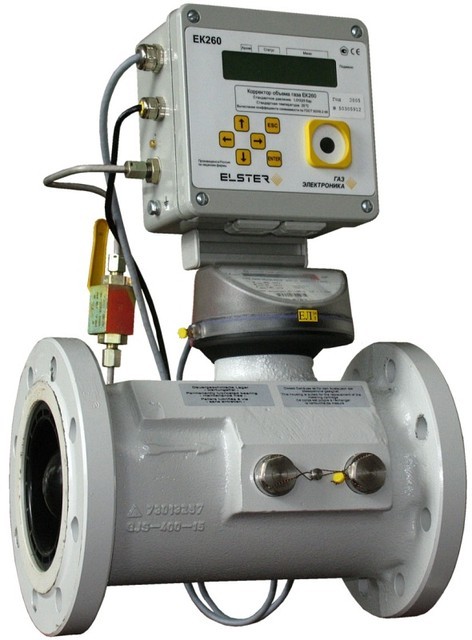

Измерительный комплекс СГ-ЭК-Т1 включает в себя: турбинный счетчик газа типа СГ и электронный корректор объема газа ЕК260 со встроенным в корпус датчиком абсолютного давления и датчиком температуры (термометр сопротивления Pt-500). Датчик температуры устанавливается в корпусе счетчика газа или на трубопроводе

Основные характеристики:

* Диапазон измеряемых рабочих расходов:

от 10 м3/ч до 2 500 м3/ч

* диапазон измерения (Qmin/Qmax):

1:20, 1:30

* погрешность измерения:

не более ±1,5% в диапазоне расходов от 0,1Qmax до Qmax

не более ±2,5% в диапазоне расходов от Qmin до 0,2Qmax

* максимальное рабочее давление для счетчиков:

1,6 МПа; 6,3 МПа; 10,0 МПа в зависимости от исполнения

* Диапазон температур окружающей среды комплекса СГ-ЭК-Т с корректором ЕК260: от —20 до +60С
* Диапазон температур измеряемой среды комплекса СГ-ЭК-Т с корректором ЕК260: от —20 до +60С
* Взрывозащищенность:

Комплекс разрешен для установки во взрывоопасной зоне

маркировка взрывозащищенности корректора — 1 Ex ib IIB T4

* межповерочный интервал 2 года
