Комплекс СГ-ЭКВз-Т2-1600/1,6 (Ду 200 мм)

Коммерческий учет рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных сред.

Назначение:

Коммерческий учет рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных, сухих и очищенных, одно— и многокомпонентных газов в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов в различных отраслях промышленности

Состав:

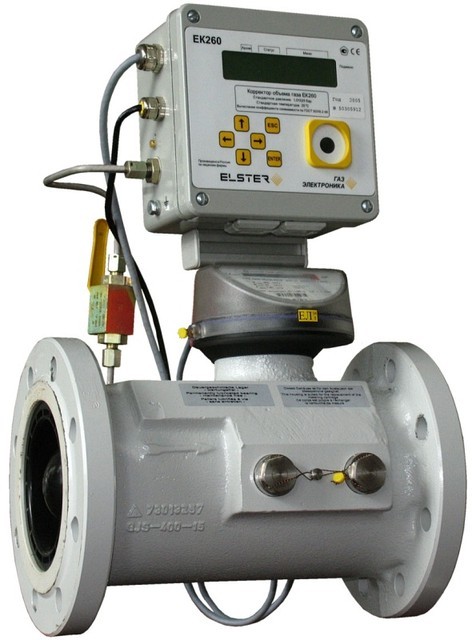

Измерительный комплекс СГ-ЭК-Т2 включает в себя: турбинный счетчик газа типа TRZ и электронный корректор объема газа ЕК260 со встроенным в корпус датчиком абсолютного давления и датчиком температуры (термометр сопротивления Pt-500). Датчик температуры устанавливается в корпусе счетчика газа или на трубопроводе

Основные характеристики:

• Диапазон измеряемых рабочих расходов:
  (в зависимости от давления газа при t 20 С с погрешность не более ±1,5%)

Наименование		Давление газа
	Низкое 2 кПа	Среднее 0,3 МПа	Высокое 0,6 МПа	Высокое 1,2 МПа
	(0,02 кгс/см2)	(3 кгс/см2)	(6 кгс/см2)	(12 кгс/см2)
Комплекс СГ-ЭКВз-Т2-0,2-1600/1,6	160…1600 м3/ч
Комплекс СГ-ЭКВз-Т2-0,5-1600/1,6		640…6400 м3/ч
Комплекс СГ-ЭКВз-Т2-0,75-1600/1,6			1120…11200 м3/ч
Комплекс СГ-ЭКВз-Т2-2,0-1600/1,6				2080…20800 м3/ч

Смотрите также диапазоны расходов других комплексов:
Комплекс СГ-ЭКВз-Т2-100/1,6 (Ду 50 мм) Комплекс СГ-ЭКВз-Т2-250/1,6 (Ду 80 мм) Комплекс СГ-ЭКВз-Т2-400/1,6 (Ду 80 мм) Комплекс СГ-ЭКВз-Т2-400/1,6 (Ду 100 мм) Комплекс СГ-ЭКВз-Т2-650/1,6 (Ду 100 мм) Комплекс СГ-ЭКВз-Т2-650/1,6 (Ду 150 мм) Комплекс СГ-ЭКВз-Т2-1000/1,6 (Ду 150 мм) Комплекс СГ-ЭКВз-Т2-1600/1,6 (Ду 150 мм) Комплекс СГ-ЭКВз-Т2-1600/1,6 (Ду 200 мм) — просматриваем сейчас
Комплекс СГ-ЭКВз-Т2-2500/1,6 (Ду 200 мм) Комплекс СГ-ЭКВз-Т2-2500/1,6 (Ду 250 мм) Комплекс СГ-ЭКВз-Т2-4000/1,6 (Ду 250 мм) Комплекс СГ-ЭКВз-Т2-4000/1,6 (Ду 300 мм) Комплекс СГ-ЭКВз-Т2-6500/1,6 (Ду 300 мм)

* диапазон измерения (Qmin/Qmax):

1:20, 1:30

* погрешность измерения:

не более ±1,5% в диапазоне расходов от 0,1Qmax до Qmax

не более ±2,5% в диапазоне расходов от Qmin до 0,2Qmax

* максимальное рабочее давление для счетчиков:

1,6 МПа; 6,3 МПа; 10,0 МПа в зависимости от исполнения

* Диапазон температур окружающей среды комплекса СГ-ЭК-Т с корректором ЕК260: от —20 до +60С
* Диапазон температур измеряемой среды комплекса СГ-ЭК-Т с корректором ЕК260: от —20 до +60С
* Взрывозащищенность:

Комплекс разрешен для установки во взрывоопасной зоне

маркировка взрывозащищенности корректора — 1 Ex ib IIB T4

маркировка взрывозащищенности счетчика — 1 Ex ib IIB T6

* межповерочный интервал 2 года
