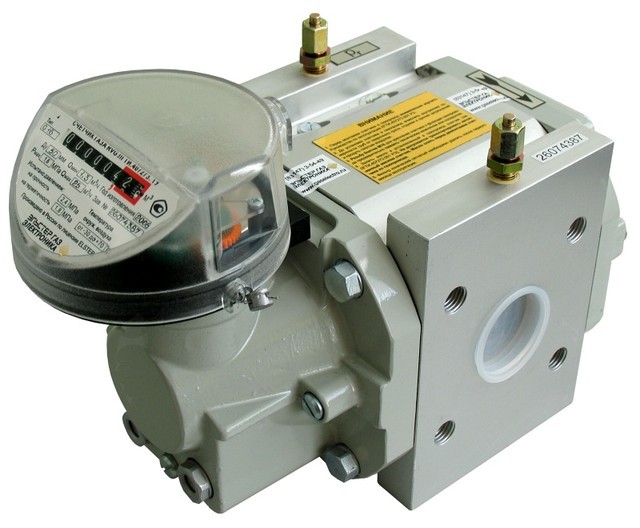

Счетчики газа ротационные RVG G16, G25, G40, G65, G100, G160, G250, G400

Измерение при рабочих условиях объема газа в теплоэнергетических установках промышленных, коммунальных и других предприятий

Счетчики газа ротационные типа RVG выпускаются следующих типоразмеров (все типоразмеры ):
Счетчик газа RVG G16
Счетчик газа RVG G25
Счетчик газа RVG G40
Счетчик газа RVG G65
Счетчик газа RVG G100
Счетчик газа RVG G160
Счетчик газа RVG G250
Счетчик газа RVG G400

Назначение:

Измерение при рабочих условиях объема газа (очищенных и осушенных: природного и городского газа, пропана, азота, сжатого воздуха и инертных газов) в теплоэнергетических установках промышленных, коммунальных и др. предприятий

Отличительные особенности:

* высокая надежность и точность измерения при пульсирующем и прерывистом расходах газа
* малая инерционность механической системы
* широкий диапазон измерения
* низкая потеря давления на счетчике
* отсутствие требований к длине прямолинейных участков трубопровода
* возможность работы с электронным корректором ЕК260, ТС210, TC215
* работа на горизонтальных и вертикальных участках газопровода
* независимость измерительной точности от давления газа в сети

Основные характеристики:

* Диапазон измеряемых расходов:



от 0,8 м3/ч до 650 м3/ч

* Рабочее давление газа счетчиков G16-G250:



1,6 МПа

* Рабочее давление газа счетчиков G400:



0,4 МПа

* Диапазон измерений счетчиков G16-G250 (Qмин / Qмакс):



1:20; 1:50; 1:100

* Диапазон измерений счетчиков G400 (Qмин / Qмакс):



1:20; 1:50; 1:100; 1:160

* Диапазоны температур:



окружающей среды —30…+70 С

измеряемой среды —20…+70 С

* Погрешность измерения:



не более ±1% в диапазоне расходов от 0,1Qмакс до Qмакс;

не более ±2% в диапазоне расходов от Qmin до 0,1Qмакс;

* межповерочный интервал 2 года

Применение фильтров газа ФГ16

Для надежной защиты ротационного счетчика газа RVG от посторонних твердых частиц находящихся в газе рекомендуется применение фильтра газа ФГ16-50 (80) либо в случае наличия в измеряемом газе большого количества мельчайших инородных частиц, фильтра ФГ16-50В, ФГ16-80В. Применение фильтра увеличивает срок эксплуатации счетчика.

Габаритные размеры и вес счетчиков газа ротационных RVG

Типоразмер	Dу	Dk	DL	A	B	C	E	F	H	K	L	Вес, кг
G16-G65	50	125	4xM16	335	115	220	180	171	222	240	141	12
G100	80	160	8xM16	435	165	272	180	171	222	290	141	16
G160	80	160	8xM16	469	189	280	220	241	278	298	168	33
G250	100	180	8xM16	529	219	310	220	241	278	328	168	39
G400	100	180	8xM16	660	290	370	285	260	308	421	168	50
G400	150	240	8xM20	660	290	370	285	260	308	421	168	56.5
