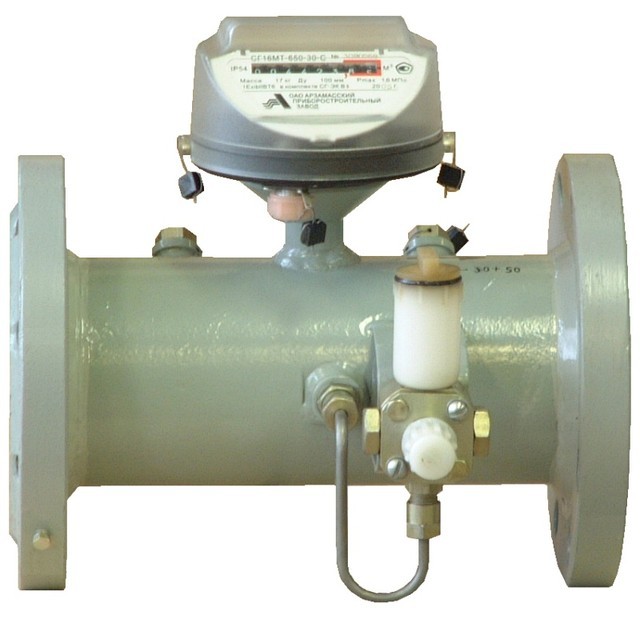

Счетчик газа СГ-16МТ-100, СГ-16МТ-250, СГ-16МТ-400, СГ-16МТ-650, СГ-16МТ-1000, СГ-16МТ-1600, СГ-16МТ-2500

Измерение объема плавно меняющихся потоков очищенных, неагрессивных газов (природный газ) при использовании в установках промышленных и коммунальных предприятий

Счетчики газа турбинные выпускаются следующих типоразмеров (все типоразмеры ):
Счетчик газа СГ-16МТ-100
Счетчик газа СГ-16МТ-250
Счетчик газа СГ-16МТ-400
Счетчик газа СГ-16МТ-650
Счетчик газа СГ-16МТ-800
Счетчик газа СГ-16МТ-1000
Счетчик газа СГ-16МТ-1600
Счетчик газа СГ-16МТ-2500

Назначение:

Измерение объема плавно меняющихся потоков очищенных, неагрессивных, одно — и многокомпонентных газов (природный газ, воздух, азот, аргон и др. ) при использовании в установках промышленных и коммунальных предприятий (для учета при коммерческих операциях)

Отличительные особенности:

* Высокая точность измерения
* Низкий уровень шума при работе
* Возможность работы с электронными корректорами объема газа ЕК260, ТС210 (коммерческий учет)
* Высокая надежность

Основные характеристики:

* Диапазон измеряемых расходов:



от 10 м3/ч до 2500 м3/ч

* Максимальное рабочее давление газа:



1,6 МПа; 7,5 МПа

* Диапазоны температур:

окружающей среды от минус 40 до плюс 50 С

измеряемой среды от минус 20 до плюс 50 С

* Диаметр условного прохода (мм):

от Ду 50 до Ду200

* Пределы допускаемой относительной погрешности:



не более ±1% в диапазоне расходов от 0,2Qmax до Qmax

не более ±2% (модификация С2) ±4 (модификация С4) в диапазоне расходов от Qmin до 0,2 Qmax

* межповерочный интервал 2 года

Габаритные размеры счетчиков газа СГ-16МТ



Габаритные и присоединительные размеры счетчиков газа СГ-16МТ

Обозначение	Ду	D	D1	D2	d	n	L	H	B
Счетчик газа СГ-16МТ-100	50	–	–	–	–	–	150	260	–
Счетчик газа СГ-16МТ-250	80	195	160	133	18	8	240	320	280
Счетчик газа СГ-16МТ-400	100	215	180	158	18	8	300	330	300
Счетчик газа СГ-16МТ-650	150	280	240	212	22	8	450	400	360
Счетчик газа СГ-16МТ-800	150	280	240	212	22	8	450	400	360
Счетчик газа СГ-16МТ-1000	150	280	240	212	22	8	450	400	360
Счетчик газа СГ-16МТ-1600	200	335	295	268	22	12	450	420	430
Счетчик газа СГ-16МТ-2500	200	335	295	268	22	12	450	420	430
