Комплекс СГ-ЭКВз-Р-40/1,6



Основная область применения измерительных комплексов СГ-ЭКВз-Р-40/1.6 это коммерческий учет рабочего и приведенного к стандартным условиям объема природного газа в газопроводах газорегуляторных пунктов и станций (ШРП, ГРП, ГРС), теплоустановок и других технологических объектов в различных отраслях промышленности Республики Беларусь

Состав:

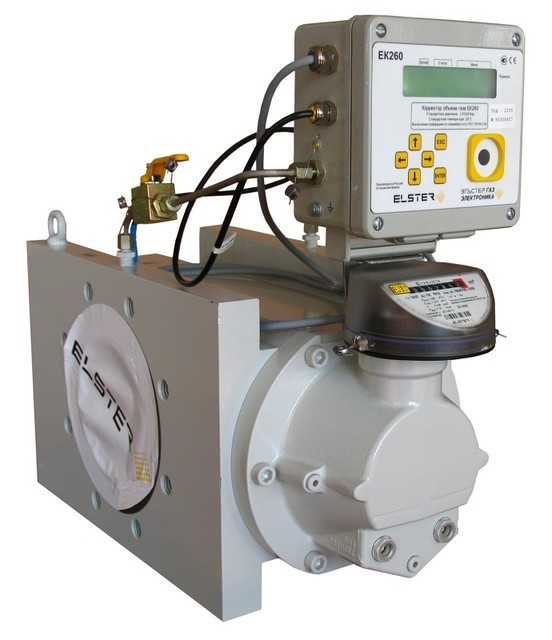

В состав измерительного комплекса СГ-ЭК-Р-40/1.6 входит: ротационный счетчик газа типа RVG G25 либо RVG G25-У и электронный корректор объема газа ЕК270 со встроенными в корпус счетчика датчиком абсолютного давления и датчиком температуры.

Основные характеристики:

Диапазон измеряемых расходов:

(в зависимости от давления газа при t 20 С с погрешность не более ±1,5%)

Для комплекса учета газа СГ-ЭКВз-Р-40 на безе счетчика газа RVG G25

	Низкое 2 кПа	Среднее 0,3 МПа	Высокое 0,6 МПа	Высокое 1,2 МПа
	(0,02 кгс/см2)	(3 кгс/см2)	(6 кгс/см2)	(12 кгс/см2)
СГ-ЭКВз-Р-0.2-40/1,6	4,0…40 м3/ч
СГ-ЭКВз-Р-0.5-40/1,6		16…160 м3/ч
СГ-ЭКВз-Р-0.75-40/1,6			28…280 м3/ч
СГ-ЭКВз-Р-2.0-40/1,6				52…520 м3/ч

Для комплекса учета газа СГ-ЭКВз-Р-40 на безе счетчика газа RVG G25-У

	Низкое 2 кПа	Среднее 0,3 МПа	Высокое 0,6 МПа	Высокое 1,2 МПа
	(0,02 кгс/см2)	(3 кгс/см2)	(6 кгс/см2)	(12 кгс/см2)
СГ-ЭКВз-Р-0.2-40/1,6	2,0…40 м3/ч
СГ-ЭКВз-Р-0.5-40/1,6		8…160 м3/ч
СГ-ЭКВз-Р-0.75-40/1,6			14…280 м3/ч
СГ-ЭКВз-Р-2.0-40/1,6				26…520 м3/ч



Смотрите также диапазоны расходов других комплексов:
Комплекс СГ-ЭКВз-Р-25/1,6
Комплекс СГ-ЭКВз-Р-65/1,6
Комплекс СГ-ЭКВз-Р-100/1,6
Комплекс СГ-ЭКВз-Р-160/1,6
Комплекс СГ-ЭКВз-Р-250/1,6
Комплекс СГ-ЭКВз-Р-400/1,6
Комплекс СГ-ЭКВз-Р-650/1,6

* Диапазон измерений на базе счетчиков RVG G16-G250 (Qмин / Qмакс):

1:20; 1:50; 1:100

* погрешность измерения:

Для счетчика газа RVG G25 обычное исполнение

не более ±1,5% в диапазоне расходов от 0,1Qmax до Qmax

не более ±2,5% в диапазоне расходов от Qmin до 0,1Qmax

Для счетчика газа RVG G25 исполнение "У"

не более ±1,5% в диапазоне расходов от 0,05Qmax до Qmax

не более ±2,5% в диапазоне расходов от Qmin до 0,05Qmax

* максимальное рабочее давление:

1,6 МПа;

* диапазон температур:

окружающей среды комплекса СГ-ЭК…

…с корректором ЕК260: от -20 0С до +60 0С.

…с корректором ЕК270: от -40 0С до +60 0С.

измеряемой среды комплекса СГ-ЭК…

…с корректором ЕК260: от -20 0С до +60 0С.

…с корректором ЕК270: от -30 0С до +60 0С

* Взрывозащищенность:

Комплекс СГ-ЭКВз-Р-40/1,6 разрешен для установки во взрывоопасной зоне.

маркировка взрывозащищенности корректора — 1 Ex ib IIB T4;

маркировка взрывозащищенности счетчика — 1 Ex ib IIB T6.

* межповерочный интервал комплекса 2 года
