Комплексы СГ-ЭКВз-Т1-…-800/1,6

Назначение:

Измерительный комплекс учета газа СГ-ЭКВз-Т-800/1,6 применяется при коммерческом учете рабочего и приведенного к стандартным условиям объема природного газа в  трубопроводах газораспределительных пунктов и станций (ГРП, ГРУ, ГРС), теплоэнергетических установок и других технологических объектов в различных отраслях промышленности.

Принцип работы

Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного турбинным счетчиком газа СГ16МТ-800 при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа ЕК-270.

Состав:

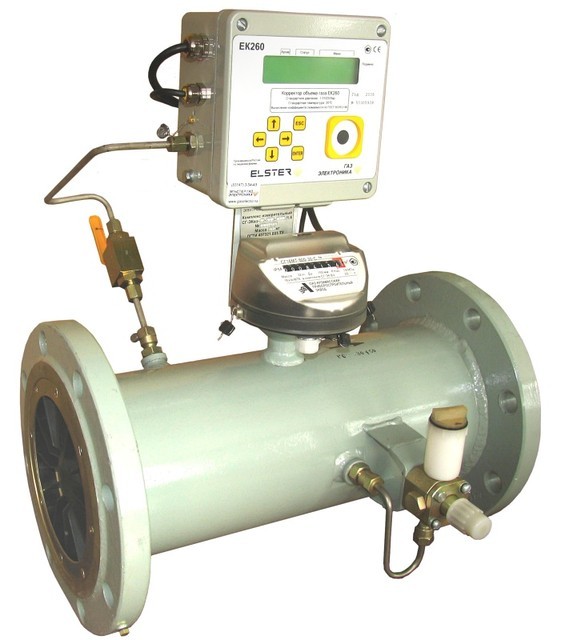

Измерительный комплекс СГ-ЭКВз-Т-800/1.6 включает в себя: турбинный счетчик газа типа СГ16МТ-800 и электронный корректор объема газа ЕК270 со встроенным в корпус датчиком абсолютного давления и датчиком температуры (термометр сопротивления Pt-500). Датчик температуры устанавливается в корпусе счетчика газа или на трубопроводе

Основные характеристики:

* Диапазон измеряемых рабочих расходов:

(в зависимости от давления газа при t 20 С с погрешность не более ±1,5%)

	Низкое 2 кПа	Среднее 0,3 МПа	Высокое 0,6 МПа	Высокое 1,2 МПа
	(0,02 кгс/см2)	(3 кгс/см2)	(6 кгс/см2)	(12 кгс/см2)
СГ-ЭКВз-Т1-0,2-800/1,6	160…800 м3/ч
СГ-ЭКВз-Т1-0,5-800/1,6		640…3200 м3/ч
СГ-ЭКВз-Т1-0,75-800/1,6			1120…5600 м3/ч
СГ-ЭКВз-Т1-2,0-800/1,6				2080…10400 м3/ч



Смотрите также диапазоны расходов других комплексов:
СГ-ЭКВз-Т 1-…-100/1,6
СГ-ЭКВз-Т 1-…-250/1,6
СГ-ЭКВз-Т 1-…-400/1,6
СГ-ЭКВз-Т 1-…-650/1,6
СГ-ЭКВз-Т 1-…-800/1,6 — сейчас просматриваете
СГ-ЭКВз-Т 1-…-1000/1,6
СГ-ЭКВз-Т 1-…-1600/1,6
СГ-ЭКВз-Т 1-…-2500/1,6

* диапазон измерения (Qmin/Qmax):



1:10; 1:20

* погрешность измерения:



не более ±1,5% в диапазоне расходов от 0,2Qmax до Qmax

не более ±2,5% в диапазоне расходов от Qmin до 0,2Qmax

* максимальное рабочее давление для счетчиков:



СГ-16МТ — 1,6 МПа; СГ-75М — 7,5 МПа

* Диапазон температур окружающей среды комплекса СГ-ЭК-Т1 с корректором ЕК260: от —20 до +60 С
* Диапазон температур измеряемой среды комплекса СГ-ЭК-Т1 с корректором ЕК260: от —20 до +60 С
* Взрывозащищенность:



Комплекс разрешен для установки во взрывоопасной зоне

маркировка взрывозащищенности корректора — 1 Ex ib IIB T4

маркировка взрывозащищенности счетчика — 1 Ex ib IIB T6

* межповерочный интервал 2 года

Условное обозначение комплекса	Диаметр условного прохода (мм)	D	D1	d	n	L	L1	H	K	Масса, кг
СГ-ЭК-Т1—800/1,6	150	280	240	22	8	450	465	570	440	36
