Комплексы СГ-ЭКВз-Т1-100/1,6

Коммерческий учет рабочего и приведенного к стандартным условиям объема природного газа в напорных трубопроводах объектов в различных отраслях промышленности

Назначение:

Коммерческий учет рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных, сухих и очищенных, одно— и многокомпонентных газов в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов в различных отраслях промышленности

Состав:

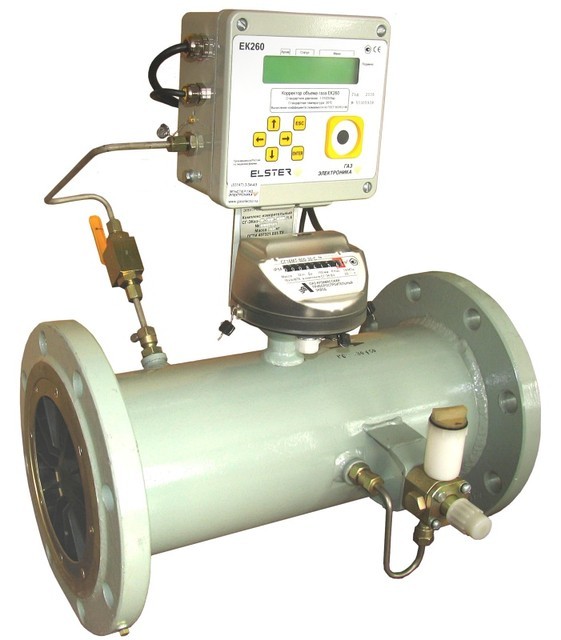

Измерительный комплекс СГ-ЭК-Т1 включает в себя: турбинный счетчик газа типа СГ и электронный корректор объема газа ЕК270 со встроенным в корпус датчиком абсолютного давления и датчиком температуры (термометр сопротивления Pt-500). Датчик температуры устанавливается в корпусе счетчика газа или на трубопроводе

Основные характеристики:

* Диапазон измеряемых рабочих расходов:

(в зависимости от давления газа при t 20 С с погрешность не более ±1,5%)

	Низкое 2 кПа	Среднее 0,3 МПа	Высокое 0,6 МПа	Высокое 1,2 МПа
	(0,02 кгс/см2)	(3 кгс/см2)	(6 кгс/см2)	(12 кгс/см2)
СГ-ЭКВз-Т1-0,2-100/1,6	20…100 м3/ч
СГ-ЭКВз-Т1-0,5-100/1,6		80…400 м3/ч
СГ-ЭКВз-Т1-0,75-100/1,6			140…700 м3/ч
СГ-ЭКВз-Т1-2,0-100/1,6				260…1300 м3/ч



Смотрите также диапазоны расходов других комплексов:
СГ-ЭКВз-Т1-…-100/1,6 — сейчас просматриваете
СГ-ЭКВз-Т1-…-250/1,6
СГ-ЭКВз-Т1-…-400/1,6
СГ-ЭКВз-Т1-…-650/1,6
СГ-ЭКВз-Т1-…-800/1,6
СГ-ЭКВз-Т1-…-1000/1,6
СГ-ЭКВз-Т1-…-1600/1,6
СГ-ЭКВз-Т1-…-2500/1,6

* диапазон измерения (Qmin/Qmax):



1:10; 1:20

* погрешность измерения:



не более ±1,5% в диапазоне расходов от 0,2Qmax до Qmax

не более ±2,5% в диапазоне расходов от Qmin до 0,2Qmax

* максимальное рабочее давление для счетчиков:



СГ-16МТ — 1,6 МПа; СГ-75М — 7,5 МПа

* Диапазон температур окружающей среды комплекса СГ-ЭК-Т1 с корректором ЕК260: от —20 до +60 С
* Диапазон температур измеряемой среды комплекса СГ-ЭК-Т1 с корректором ЕК260: от —20 до +60 С
* Взрывозащищенность:



Комплекс разрешен для установки во взрывоопасной зоне

маркировка взрывозащищенности корректора — 1 Ex ib IIB T4

маркировка взрывозащищенности счетчика — 1 Ex ib IIB T6

* межповерочный интервал 2 года
