Краны шаровые предназначенные для работы в качестве запорного устройства на трубопроводах, транспортирующих природный газ и сжиженные углеводородные газы.

КРАНЫ ШАРОВЫЕ ФЛАНЦЕВЫЕ НГХ DN50, 80, 100, 150, 200, 300

Технические характеристики

Давление условное PN,МПа – 1,6; 2,5; 4,0; 8,0.
Температура рабочей среды,0С – от –40 до +200
(в зависимости от материала основных деталей)
Подача рабочей среды – с любой стороны.
Герметичность затвора – А по ГОСТ 9544-93.
Установочное положение крана на трубопроводе – любое.
Присоединительные размеры и типы фланцев для исполнений с фланцевым присоединением по ГОСТ 12815-80

Область применения

Краны шаровые предназначенные для работы в качестве запорного устройства на трубопроводах, транспортирующих природный газ и сжиженные углеводородные газы по ГОСТ5542 и ГОСТ 20448, нефтепродукты, коррозионно-активные жидкости, в составе различных установок и комплексов, вручную и дистанционно (электро- и пневмопривод)

Материал основных деталей (в зависимости от исполнения):

Корпус – сталь 20, 12х18н10т
Сфера – 40х13, 12х18н10т
Шпиндель – 40х13, 12х18н10т
Уплотнение по сфере – фторопласт Ф4
Уплотнение по шпинделю – фторопласт Ф4

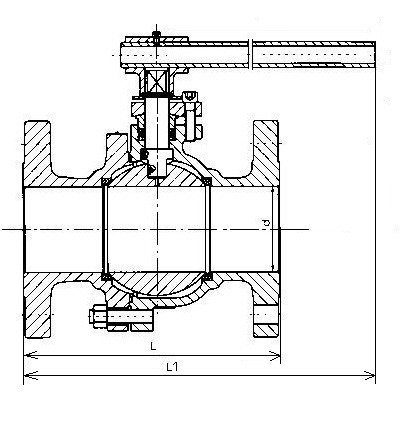

alt text

Условное обозначение Условный проход DN, мм Давление PN, МПа L, мм L1, мм Масса,Кг
НГХ 010.050.000 50 1,6 190 325 8
НГХ 110.050.000 50 2,5 190 325 8
НГХ 210.050.000 50 4,0 190 325 9
НГХ 010.080.000 80 1,6 250 360 16
НГХ 110.080.000 80 2,5 250 360 18
НГХ 210.080.000 80 4,0 250 360 18
НГХ 010.100.000 100 1,6 280 450 19
НГХ 110.100.000 100 2,5 280 450 22
НГХ 210.100.000 100 4,0 280 450 24
НГХ 010.150.000 150 1,6 360 660 24
НГХ 110.150.000 150 2,5 360 660 26
НГХ 210.150.000 150 4,0 360 660 29
НГХ 010.200.000 200 1,6 380 660 32
НГХ 110.200.000 200 2,5 380 660 38
НГХ 210.200.000 200 4,0 380 660 40
НГХ 010.300.000 300 1,6 490 590 45
НГХ 110.300.000 300 2,5 490 590 49
НГХ 210.300.000 300 4,0 490 590 62
Тип присоединенияФланцевое
