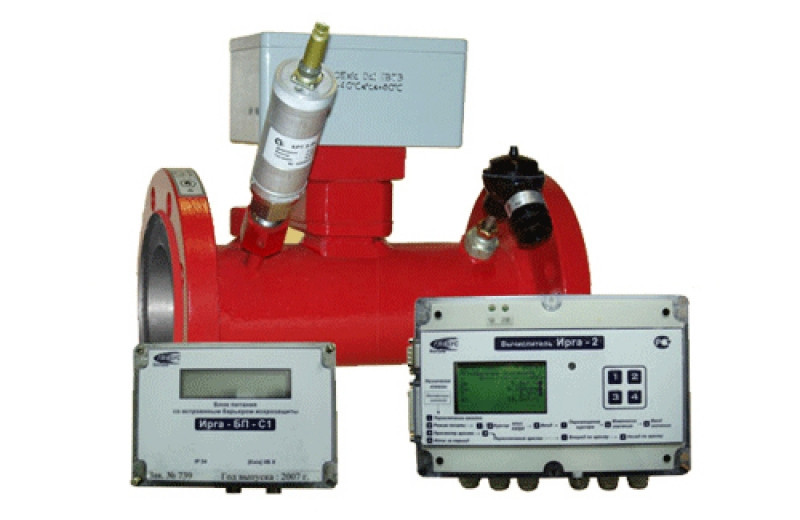

Счетчик газа ТРСГ-ИРГА-050-400

Счетчик газа ТРСГ-ИРГА-050-400



Счетчик газа ТРСГ-ИРГА-050-400 предназначен для измерения с приведением к стандартным условиям (температуре Тс=293,15 К; давлению Рс=0,101325 МПа) объемного расхода и объема плавно меняющихся потоков газов с коррекцией по температуре и давлению в системах технологического и коммерческого контроля и учета очищенного и осушенного природного газа по ГОСТ 5542 и других газов, неагрессивных к материалам проточной части датчиков, плотность которых, приведенная к стандартным условиям, может изменяться в пределах от 0,08 до 3,00 кг/м3.



В зависимости от комплектации в состав счетчика могут входить следующие составные части:

- вычислитель «Ирга-2»;

- расходомеры (датчики расхода) вихревого, струйного, турбинного и ротационного типа, например: «Ирга-РВ», «Ирга-РС», ДРОТ, СГ, RVG и другие;

- датчики абсолютного давления;

- термопреобразователи сопротивления ;

- блоки питания различных типов;

- барьеры искрозащиты типов Корунд-М3, Корунд-М4 и другие.

Вычислитель «Ирга-2» в составе счетчика измеряет, вычисляет, хранит в памяти и отображает на экране ЖКИ следующую информацию:

- текущую дату и время, час, минута;

- номер канала;

- текущее, среднемесячное, среднесуточное, среднечасовое значения давления газа в трубопроводах, МПа;

- текущее, среднемесячное, среднесуточное, среднечасовое значение температуры газа в трубопроводах, °С;

- текущее значение расхода в рабочих и нормальных условиях, м³/час;

- почасовые, посуточные и помесячные объемы газа в рабочих и стандартных условиях, тысяч м³;

- суммарный объем газа нарастающим итогом за период измерения, приведенный к стандартным условиям, тысяч м³;

- общее время работы и время штатной работы счетчика, час;

- время работы прибора при нештатных ситуациях в часах: по питанию (НП), по датчикам (НД) при расходе меньше нижней уставки (НУ).

. Основные технические характеристики

Диапазоны расходов газа в рабочих условиях для ТРСГ-ИРГА-РВ

Типоразмер счетчика газа ТРСГ-ИРГА-РВ	Диаметр условного прохода Ду, мм	Расход в рабочих условиях, м3/ч
		минимальный, Qmin	максимальный Qmax
Счетчик газа ТРСГ-ИРГА-050-400	40	10	400



- Температура измеряемого газа (в зависимости от типа и исполнения расходомера), °С:                от минус 55 до +300

- Температура окружающего воздуха, °С:

 • для первичных преобразователей от минус 55 до +80

 • для вычислителя      от минус 20 до +70

- Рабочее давление измеряемого газа, МПа до 1,6 ... 40,0

- Основная относительная погрешность измерения расхода и объема в стандартных условиях, %, не более:                ±1

- Межповерочный интервал, лет: 2

- Питание счетчик газа ТРСГ-ИРГА-050/400:

  • от сети переменного тока 220 В, 50 Гц

  • от сети постоянного тока 24 В, 30мА

  • потребляемая мощность, Вт, не более   70
