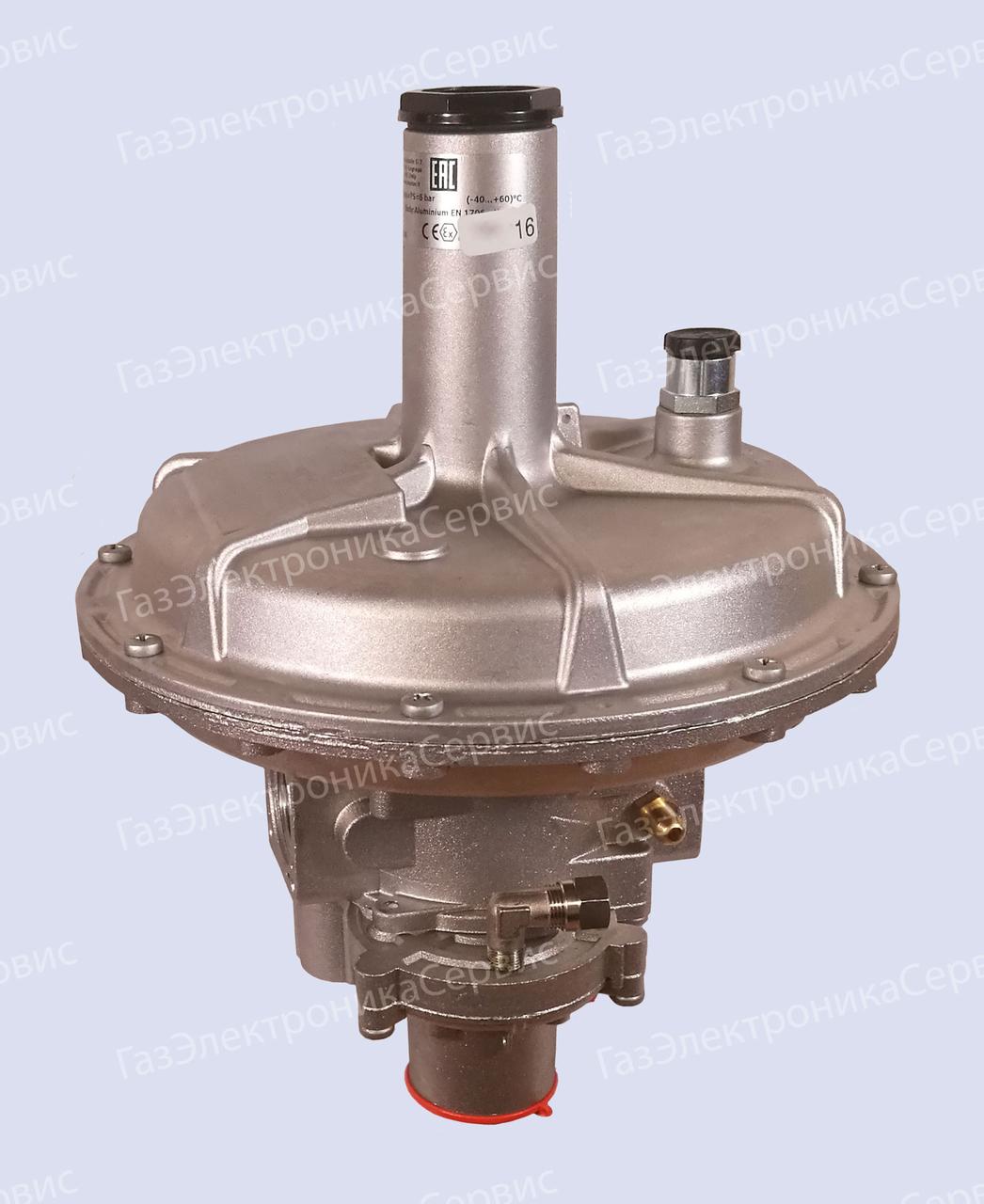

Регуляторы давления газа RG/2MB версии «МИНИ» RGB04Z

Регуляторы давления газа RG/2MB версии «МИНИ» RGB04Z

Комбинированные регуляторы давления газа RG/2MB версии «МИНИ» предназначены для снижения давления газа «после себя» на заданном значении, независимо от изменения входного давления и расхода газа. Благодаря своим характеристикам регуляторы могут применяться в промышленных газоредуцирующих и газораспределительных установках, работающих на природном, сжиженном и других не коррозийных газах.

При установке регулятора в закрытом помещении, предусмотрена возможность вывода сбросного трубопровода от ПСК в атмосферу.

Для стабильной работы регулятора необходимо соблюдать следующие условия:

•выходная труба должна иметь размер не менее DN32. Переход на трубу большего диаметра возможно осуществить при помощи «американок» (см. Дополни

тельные принадлежности).

•обязательная установка внешнего импульса

Регуляторы оснащены:

• запорным клапаном по максиальному и минимальному давлению (ручной взвод)

• предохранительно-сбросным клапаном

• штуцерами для подсоединения внешнего импульса (D=8мм) Версия для БИОГАЗА, пример: RGB04ZB  110 (+5% от стоимости)

Технические данные

Виды используемых газов:                              метан, сжиженный газ (сухие газы), азот, биогаз

Присоединие входного патрубка Ду, мм         25

Присоединие выходного патрубка Ду, мм       25

Неравномерность регулирования, %              ±10

Температура окружающей среды:                  от –40 до +60°С

Максимальное рабочее давление:                 0,6 МПа

Время закрытия ПЗК:                                        < 1 сек.

Материал                                                           сплав алюминия

Монтажное положение                                     горизонтальное, вертикальное

Срок службы                                                     40 лет



DN	Настройка выходного давления, кПа	Настройка ПЗК по превышению, кПа	Настройка ПЗК по понижению, кПа	Настройка сбросного клапана, кПа	Код
25	1,5 ÷ 3,3	1,2 ÷ 5,0	0,7 ÷ 2,0	1,7 ÷ 7,3	RGB04Z 120
	3,2 ÷ 6,0	3,0 ÷ 12,0	1,0 ÷ 3,0	3,6 ÷ 10,0	RGB04Z 130
	5,0 ÷ 9,5	6,0 ÷ 14,0	1,0 ÷ 3,0	5,7 ÷ 17,5	RGB04Z 140
	8,5 ÷ 18,0	9,0 ÷ 26,0	3,5 ÷ 11,0	9,8 ÷ 26,0	RGB04Z 150
	15,0 ÷ 35,0*	18,5 ÷ 55,0	5,0 ÷ 11,0	17,5 ÷ 47,0	RGB04Z 160
	30,0 ÷ 50,0*	37,0 ÷ 100,0	5,0 ÷ 11,0	34,5 ÷ 62,0	RGB04Z 170
	50,0 ÷ 80,0**	37,0 ÷ 100,0	5,0 ÷ 11,0	55,0 ÷ 92,0	RGB04Z 180

* – усиленная мембрана

** – двойная мембрана

*** - уточняйте данные в технической документации на прибор



Таблица пропускной способности

Модель, соединение	Р2, кПа	Давление на входе Р1, МПа
		0,05	0,1	0,2	0,3	0,4	0,5	0,6
RG/2MB «МИНИ» DN 25	2,0	140	195	220	260	270	290	300
	3,0	140	230	285	290	300	300	300
	5,0	140	240	300	300	300	300	300
	10,0	135	240	300	300	300	300	300
	20,0	130	215	300	300	300	300	300
	30,0	110	215	300	300	300	300	300

в таблице указана пропускная способность регулятора давления газа  при подключении внешнего импульса в трубу не менее Ду32, нм³/ч (метан)
